[운영가이드] kt cloud 데이터센터 냉동기 원리와 냉각 효율 최적화 방법



kt cloud DC동부운용팀  이민재 님



📝 요약 SUMMARY

이 글에서는 데이터센터 냉동기의 작동 원리와 중앙 냉수식 냉방 구조, 냉각 효율을 높이기 위한 운용 포인트를 다룹니다.

고밀도 AI 인프라 환경에서 열 관리가 안정적인 서비스 운영과 장애 예방에 미치는 의미를 정리합니다.

#데이터센터냉각 #냉동기 #Chiller #냉수식냉방 #냉각효율

---

뜨거워지는 칩, 한계에 다다른 공랭식의 시대

최근 AI 열풍과 고성능 컴퓨팅(HPC) 수요의 폭발적인 증가는 데이터센터(DC) 내부의 풍경을 완전히 바꿔놓고 있습니다. 과거 랙(Rack)당 2~5kW 수준이던 전력량은 이제 10kW를 훌쩍 넘어, GPU 서버로 꽉 채워진 40~100kW 이상의 고밀도 랙이 흔해졌습니다.



CPU와 GPU의 TDP(열 설계 전력)가 무서운 속도로 치솟으면서, 서버실 내부의 칩 냉각은 이제 단순한 온도 유지 차원을 넘어 데이터센터의 가용성을 결정짓는 가장 큰 이슈가 되었습니다. 발생한 열을 신속하게 빼앗아 배출하지 못하면 스로틀링(Throttling)으로 인한 성능 저하, 나아가 장비 셧다운으로 이어지기 때문입니다. 이 한계에 다다른 열기를 감당하기 위해 인프라의 심장부에서 묵묵히 돌아가고 있는 거대한 설비가 바로 냉동기(Chiller)입니다.

Image source: Schneider Electric

---

Ch 01: 냉동기의 역할 및 종류

냉동기의 본질적인 역할은 '열을 이동시키는 것'입니다. 스스로 차가워지는 것이 아니라, 물리적 에너지를 써서 한 곳의 열을 강제로 빼앗아 다른 곳으로 버리는 일종의 펌프입니다. 이 원리를 통해 7~10°C 수준의 차가운 '냉수'를 생산합니다. 현장의 규모와 환경에 따라 크게 두 가지로 분류됩니다.

• 공랭식 냉동기 (Air-Cooled Chiller): 응축기에서 발생한 뜨거운 열을 대형 팬을 이용해 대기 중으로 직접 불어내어 식히는 방식입니다. 냉각탑이나 복잡한 냉각수 배관 설비가 필요 없어 초기 구축이 비교적 간편합니다. 하지만 한여름 외기 온도가 35°C 이상 치솟을 때는 열 교환 효율이 급감하여 압축기에 엄청난 부하가 걸리며, 대규모 시설이 요구하는 막대한 냉방 용량을 단일 기기로 감당하기에는 공간적, 효율적 한계가 뚜렷합니다.
• 수랭식 냉동기 (Water-Cooled Chiller): 외부의 냉각탑(Cooling Tower)을 통해 쉼 없이 순환하는 냉각수(Condenser Water)를 이용해 응축기의 열을 식히는 방식입니다. 초기 배관 공사가 거대해지고 꼼꼼한 수처리 관리가 필요하지만, 물의 뛰어난 비열 덕분에 공랭식과는 비교할 수 없는 압도적인 냉방 능력과 높은 성적계수(COP)를 자랑합니다. 대형 데이터센터나 산업 설비에서 1,000~2,000RT(냉동톤)급 이상의 용량을 낼 때 사용하는 터보 냉동기(Centrifugal Chiller)가 바로 이 방식입니다.

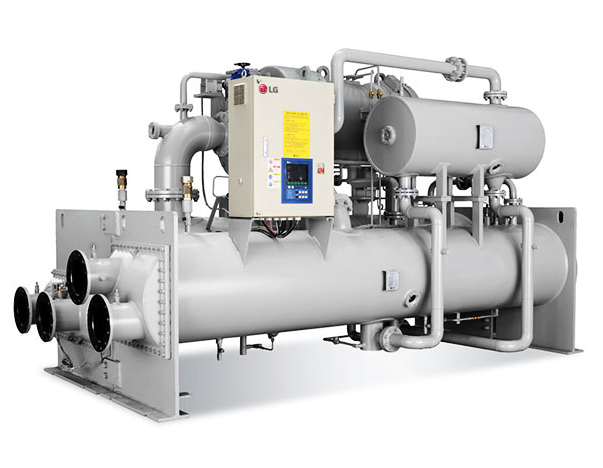

Image source: LG전자

---

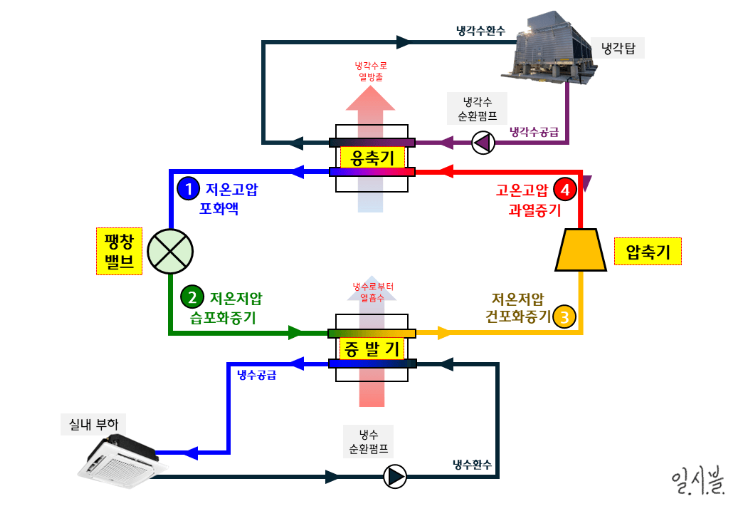

Ch 02: 냉동기 내부 열교환 사이클

냉동기의 튼튼한 외함 속에서는 냉매(Refrigerant)가 상태 변화(액체 ↔ 기체)를 거듭하며 열을 실어 나르는 정교한 열역학적 사이클이 무한 반복됩니다.

1. 압축(Compression): 증발기에서 주변의 열을 흡수하여 기체가 된 저온/저압의 냉매를 압축기(Compressor)가 빨아들여 고온/고압 상태로 짓누르는 단계입니다. 냉매의 압력을 높이는 이유는 '응축 온도를 높이기 위해서'입니다. 냉매가 주변 외기나 냉각수보다 훨씬 뜨거워져야만 자연스럽게 열을 버릴 수 있기 때문입니다. 터보 냉동기의 경우 거대한 임펠러가 초고속으로 회전하며 원심력으로 가스를 압축합니다.
2. 응축(Condensation): 고온/고압이 된 기체 냉매가 응축기(열교환기)를 지나며 내부의 수많은 튜브를 타고 흐르는 냉각수에 자신이 가진 열(잠열)을 빼앗깁니다. 이 과정에서 열을 잃은 기체 냉매는 다시 뭉쳐 중온/고압의 액체 상태로 응결(Condensation)됩니다. → 냉각수가 회수한 열은 냉각탑으로 전달^{(중앙 냉수식 냉방 사이클)}
3. 팽창(Expansion): 액체 상태의 냉매가 팽창밸브의 아주 좁은 틈을 강제로 통과한 뒤 넓은 공간으로 방출됩니다. 스프레이를 뿌릴 때 가스가 차가워지는 것과 같은 원리(줄-톰슨 효과)로, 압력이 급격히 떨어지면서 온도도 함께 곤두박질쳐 저온/저압의 혼합(액체+기체) 상태가 됩니다. 정밀한 팽창밸브 제어가 전체 사이클의 효율을 좌우합니다.
4. 증발(Evaporation): 차가워진 냉매가 증발기로 들어가, 튜브 주변을 흐르는 미지근해진 데이터센터 환수(Return Water)의 열을 게걸스럽게 빼앗으며 기체로 증발합니다. 바로 이때 열을 뺏기고 7°C 정도로 차갑게 얼어붙은 물이 데이터센터 서버실을 향해 나아가는 차가운 '냉수(Chilled Water)' 공급수가 됩니다.

Image source: 블로그 - 냉동의 원리 (몰리에르선도, P-h선도, 이상적인 냉동사이클, 냉매 상변화)

---

Ch 03: 중앙 냉수식 냉방 방식의 거대한 흐름

대규모 시설에서는 냉동기 단독으로 구동되지 않습니다. 냉동기, 펌프, 배관망, 그리고 서버실의 공조기(CRAH)가 하나의 거대한 유기체처럼 맞물려 도는 '중앙 냉수식 냉방' 사이클을 형성합니다. 열의 이동 경로는 다음과 같습니다.

IT 장비 발열 ➔ CRAH(항온항습기) ➔ 냉수(환수) ➔ 냉동기 증발기 ➔ (냉매를 통한 열 이동: 압축➔응축) ➔ 냉각수 ➔ 냉각탑 ➔ 대기 방출

서버실에서 더워진 공기를 CRAH가 냉수로 식혀주고, 열을 머금은 냉수는 펌프를 타고 냉동기 증발기로 돌아옵니다. 냉동기는 이 열을 압축과 응축 과정을 거쳐 냉각수로 넘겨주고, 뜨거워진 냉각수는 건물의 가장 높은 곳이나 외부에 있는 냉각탑으로 보내져 대기 중으로 열을 증발시켜 버립니다. 이 기나긴 배관 네트워크 속에서 단 하나의 펌프나 밸브라도 유속(Flow Rate)의 균형을 잃으면 전체 시스템의 온도가 흔들리게 됩니다.

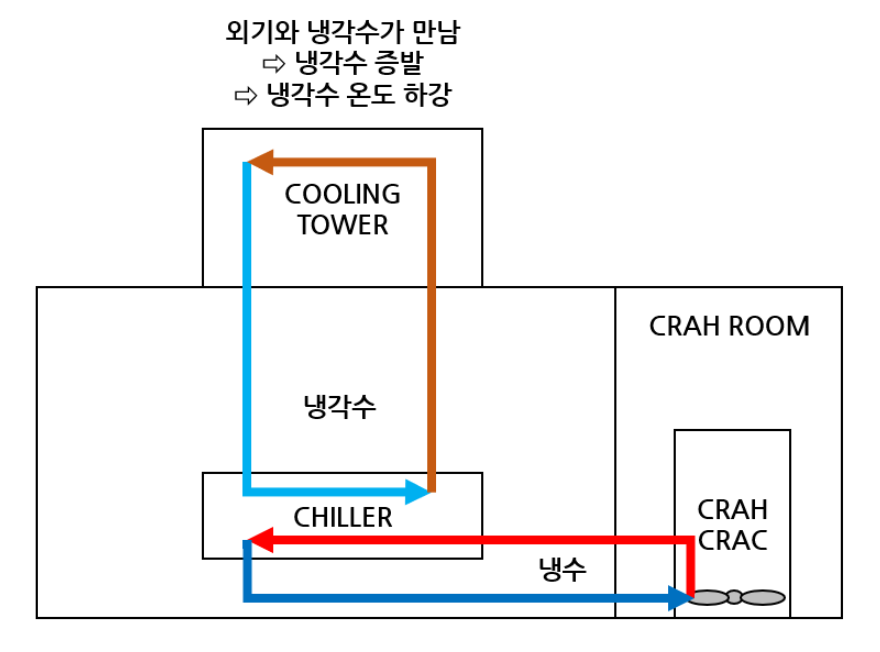

Image source: https://blog.naver.com/infra3/223399871181

---

Ch 04: 차세대 냉동기 및 쿨링 기술

서버의 발열량이 한계를 돌파하면서 냉동 기술도 혁신적인 전환점을 맞이하고 있습니다.

• 무급유 터보 냉동기 (Magnetic Bearing Chiller): 기존 압축기의 축을 감싸던 윤활유 시스템을 과감히 버리고, 강력한 자기부상 기술로 축을 공중에 띄워 회전시킵니다. 기계적 마찰이 '제로(0)'에 가깝기 때문에 부분 부하(Part Load)에서의 전력 효율(IPLV)이 압도적으로 높으며, 윤활유 회수 장치가 필요 없어 유지보수가 획기적으로 간편합니다. 다만, 일반 냉동기 대비 가격이 약 1.5배 이상 높습니다.
• 외기 냉방(Free Cooling): 겨울철이나 환절기처럼 외기 온도가 충분히 낮을 때, 전기를 많이 먹는 냉동기 압축기 가동을 멈추거나 최소화합니다. 대신 차가워진 외부 공기로 냉각수를 식힌 뒤 열교환기(Heat Exchanger)를 통해 다이렉트로 냉수를 생산하는 기술입니다. 데이터센터 전력효율지수(PUE)를 낮추는 일등 공신입니다.
• 액체 냉각(Liquid Cooling)으로의 전환: 더 이상 공기(Air)라는 비효율적인 매개체에 의존하지 않습니다. 서버 칩 위에 미세한 냉각수 배관을 직접 밀착시키는 D2C(Direct-to-Chip) 방식이나, 아예 전기가 통하지 않는 특수 용액 속에 서버 전체를 푹 담가버리는 액침 냉각(Immersion Cooling)이 차세대 쿨링의 글로벌 표준으로 자리 잡을 준비를 하고 있습니다.

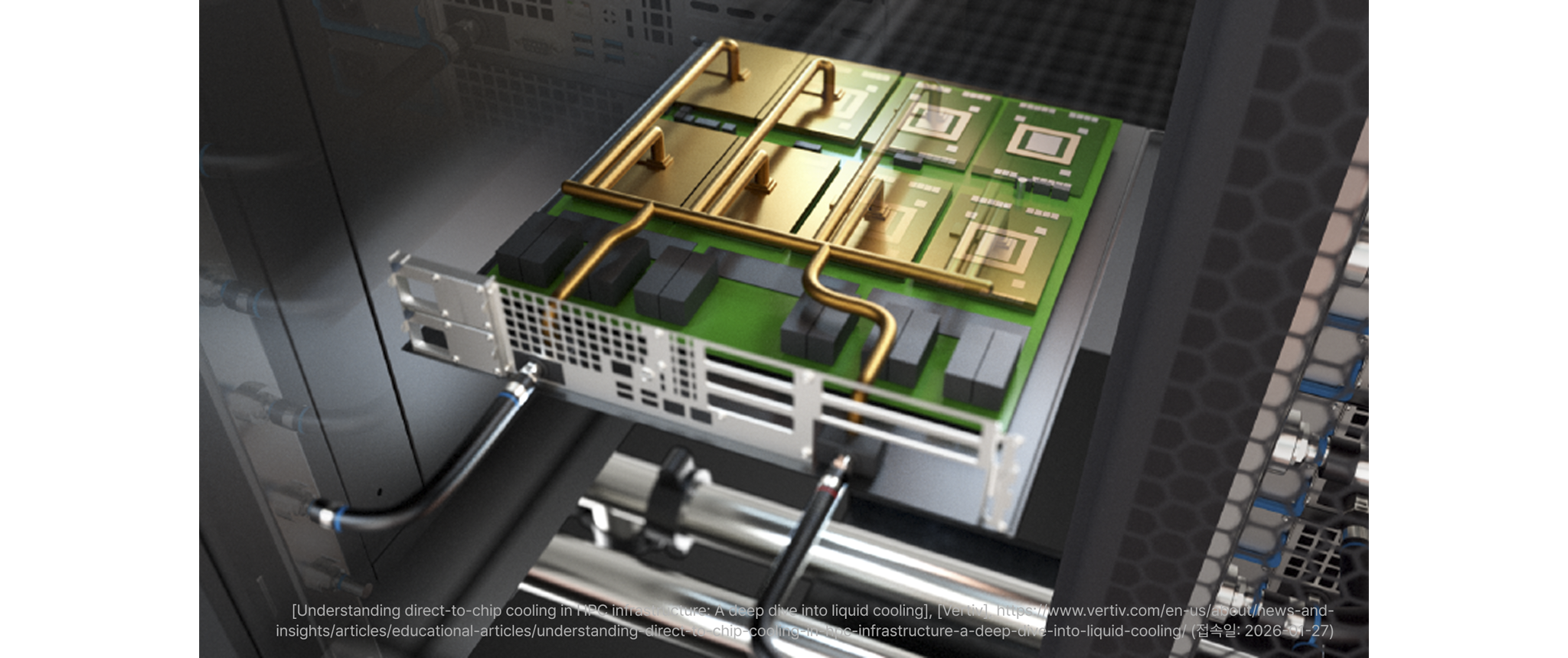

Image source: www.vertiv.com

---

Ch 05: 운용자의 역할과 핵심 모니터링 포인트

수십억 원짜리 첨단 냉동기도 결국 현장 운용자의 직관과 꼼꼼한 관리 없이는 제 성능을 낼 수 없습니다. 특히 수명과 효율을 결정짓는 핵심 포인트들은 매일같이 들여다봐야 합니다.

1. 서징(Surging) 방지와 고압가스 안전관리: 외기 온도나 IT 부하가 급변할 때 압축된 가스가 역류하며 기계에 심각한 진동과 충격을 주는 '서징' 현상을 방지하는 것은 터보 냉동기 운용의 핵심입니다. 정교한 베인(Vane)⁽¹⁾ 조절과 운전 데이터 모니터링을 통해 징후를 사전에 차단해야 합니다. 또한, 냉동기 심장부는 고압의 가스를 다루는 핵심 구간입니다. 고압가스 안전관리법에 따른 철저한 법정 검사, 일일 점검표 작성, 그리고 누설(Leak)에 대한 상시 감시 체계 구축이 필수적입니다. 단 한 번의 사고도 데이터센터 전체의 셧다운은 물론 심각한 산업 재해로 이어질 수 있기 때문입니다.
2. Approach 온도 모니터링: 응축기 어프로치 온도는 '냉매의 응축 온도 - 냉각수 출구 온도'의 차이를 말합니다. 이 간격이 3°C, 4°C로 점점 벌어진다면 열교환기 튜브 내부에 물때(Scale)나 미생물 슬라임이 껴서 열 전달을 방해하고 있다는 뜻입니다. 어프로치 온도가 1°C만 상승해도 냉동기 소비 전력은 약 2~3% 급증하므로, 임계치 도달 시 즉각적인 튜브 세관(Tube Cleaning)을 계획해야 합니다.
3. 엄격한 수질 관리: 냉각수 시스템은 외부에 개방되어 있어 먼지와 산소, 미생물이 끊임없이 유입됩니다. 수질(전기전도도, 탁도, pH 등) 관리에 실패하여 부식이 발생하거나 이끼, 레지오넬라균 등이 번식하면 배관이 막히고 튜브가 손상됩니다. 따라서 주기적이고 정량적인 약품 투입이 반드시 필요합니다.
4. 오일 및 진동 분석을 통한 예방 정비: 육중한 임펠러가 분당 수만 바퀴를 회전하는 설비입니다. 주기적으로 윤활유 스펙트럼 분석을 의뢰해 쇳가루가 섞여 있는지 확인하고, 진동 시그니처⁽²⁾를 분석하여 기계적 불균형이나 베어링 손상을 셧다운 전에 미리 잡아내는 '예지 보전' 능력이 필수적입니다.

(1) 베인(Vane): 압축기 입구에서 냉매 가스의 유입량을 조절해 냉동기의 부하를 제어하고, 서징(가스 역류)을 방지하는 날개 형태의 가이드 장치



(2) 진동 시그니처(Vibration Signature): 임펠러 등이 가동될 때 발생하는 고유한 진동 패턴으로, 이 파형을 분석해 베어링 마모나 축 틀어짐 같은 기계적 결함을 사전에 짚어냄

---

마치며

서버실의 화려한 LED 불빛 이면에는, IT 장비가 뿜어내는 열기를 다스리기 위해 쉼 없이 가동되는 냉동기라는 거대한 기계 설비가 존재합니다. 칩의 연산 성능이 한계로 치달을수록, 이 열을 제어하는 열역학 및 유체역학 기반의 설비 운용 노하우는 데이터센터의 가장 강력한 무기가 될 것입니다.



어쩌면 기존의 거대한 인프라를 완전히 대체하는 데에는 상당한 시일이 걸리겠지만, 결국 데이터센터의 냉각 트렌드는 CDU(Coolant Distribution Unit)를 활용한 액체 냉각(Liquid Cooling) 시대로 서서히, 그러나 분명하게 변화해 나갈 것입니다. 그리고 그 거대한 전환의 과도기 속에서도 냉동기는 전체 쿨링 루프(Loop)의 최후방에서 베이스가 되는 차가운 물을 묵묵히 공급하며, 여전히 대체 불가능한 핵심 역할을 수행하게 될 것입니다.



---

❔자주 묻는 질문 FAQ

Q 수랭식(수냉식)과 냉수식, 그냥 같은 말 아닌가요?

A 다릅니다. '무엇을 식히기 위해 물을 쓰느냐'의 차이입니다.

수랭식 (Water-Cooled): 냉동기 기계 자체에서 발생하는 뜨거운 열을 옥상의 냉각탑에서 온 물(냉각수)로 식히는 방식입니다. (반대로 거대한 선풍기 같은 팬을 돌려 공기로 식히면 공랭식입니다.)

냉수식 (Chilled Water System): 냉동기가 얼음장처럼 차갑게 만든 물(냉수)을 서버실 공조기(CRAH)로 보내 IT 장비를 식히는 시스템 전체를 뜻합니다.

즉, 대형 데이터센터는 보통 ‘수랭식 냉동기를 이용한 중앙 냉수식 시스템'을 가동하는 것입니다.

---
