쿠버네티스, 이것만 알면 된다! - #3 쿠버네티스 구성 요소

kt cloud 테크블로그 2021. 8. 18. 11:29





쿠버네티스는 어떻게 이루어져 있을까요?

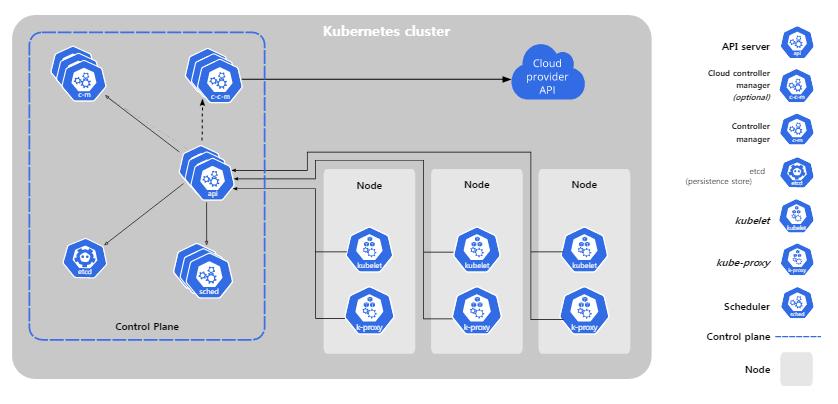

쿠버네티스는 여러 개의 노드(예를 들어, 가상서버/Virtual Machine)로 구성된 클러스터로 이루어져 있습니다.



출처: https://kubernetes.io/docs/concepts/_print/



여기서 Node라는 개념이 나오는데요.



위의 그림에서 Node는 하나의 VM(Virtual Machine)을 의미합니다. 쿠버네티스는 컨테이너화 된 애플리케이션을 실행하는 Worker Node와 그러한 Worker Node를 관리하는 Master Node로 구성되어 있습니다.



이때 Worker Node와 Master Node는 다수로 이루어질 수 있으며, 쿠버네티스를 사용하기 위해서는 최소 1개의 Worker Node를 보유해야 합니다.





Master Node에는 어떤 것들이 필요할까요?

Master Node에는 클러스터에 관한 전반적인 결정을 수행하고, 이벤트를 감지하고 반응하는 역할을 해야 합니다.

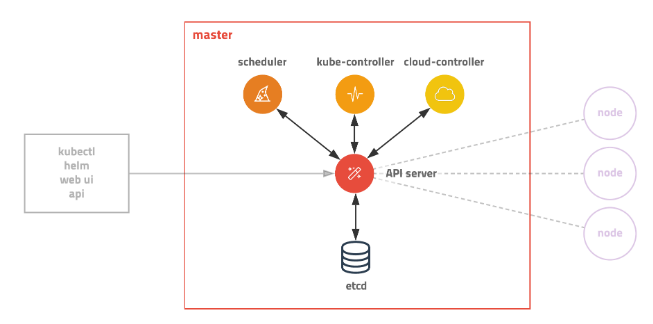

Master Node는 다음과 같은 그림으로 구성되어 있습니다.

출처: https://subicura.com/2019/05/19/kubernetes-basic-1.html



Master Node에는 기본적으로 다음 컴포넌트들을 통해 역할을 수행합니다.

컴포넌트 명  역할
kube-apiserver 모든 요청을 처리하는 역할
kube-controller-manager 다양한 컨트롤러(복제/배포/상태 등)를 관리
kube-scheduler 상황에 맞게 적절한 Worker Node를 선택
etcd 클러스터 내의 데이터를 담는 저장소









Worker Node에는 어떤 것들이 필요할까요?

Worker Node에서는 컨테이너화된 애플리케이션을 동작하고 유지시키는 역할을 합니다.

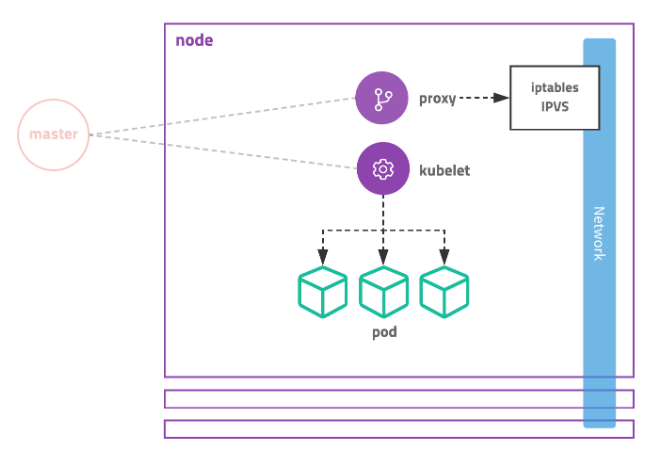

Worker Node는 다음과 같은 그림으로 구성되어 있습니다.

출처: https://subicura.com/2019/05/19/kubernetes-basic-1.html



Worker Node에서는 다음 컴포넌트들을 통해 역할을 수행합니다.

컴포넌트 명 역할
pod 컨테이너화된 애플리케이션 그룹
kubelet Node에 할당된 pod의 상태를 체크하고 관리
kube-proxy pod로 연결되는 네트워크를 관리









마무리

이번 장에서는 쿠버네티스가 가지고 있는 구성 요소에 대해서 학습하였습니다.



다음 장에서는 쿠버네티스를 실제로 설치해보는 시간을 가져보겠습니다.
