[인사이트] AI 인프라의 숨겨진 뇌관, 무효전력과 전압 안정성





[ kt cloud DC서부운용센터 서동진 님 ]

📋 요약

이 글에서는 AI 데이터센터에서 발생하는 무효전력(진상 역률)과 이로 인한 페란티 현상,
개폐 서지 등 전압 불안정 문제, 그리고 SVC/SVG를 활용한 무효전력 보상 대응 전략을 다룹니다.
GPU 서버 중심의 전력 환경이 기존 공장·빌딩과 근본적으로 다른 특성을 가짐을 이해하는 것이
안정적인 AI 인프라 운영의 핵심 전제임을 정리합니다.

#무효전력 #역률 #페란티현상 #SVG #AI데이터센터

---

오늘은 전기 엔지니어의 관점에서, 왜 AI 데이터센터의 전력 관리가 일반 공장이나 빌딩과 다른지, 그리고 우리가 어떤 보이지 않는 힘(전압 상승, 서지)과 싸우고 있는지를 전기 지식이 부족한 분들도 쉽게 이해할 수 있도록! 죄송하지만! '직장인의 출퇴근'에 비유하여 재미있게 이야기해 보려 합니다.

Image: AI-Generated Content

---

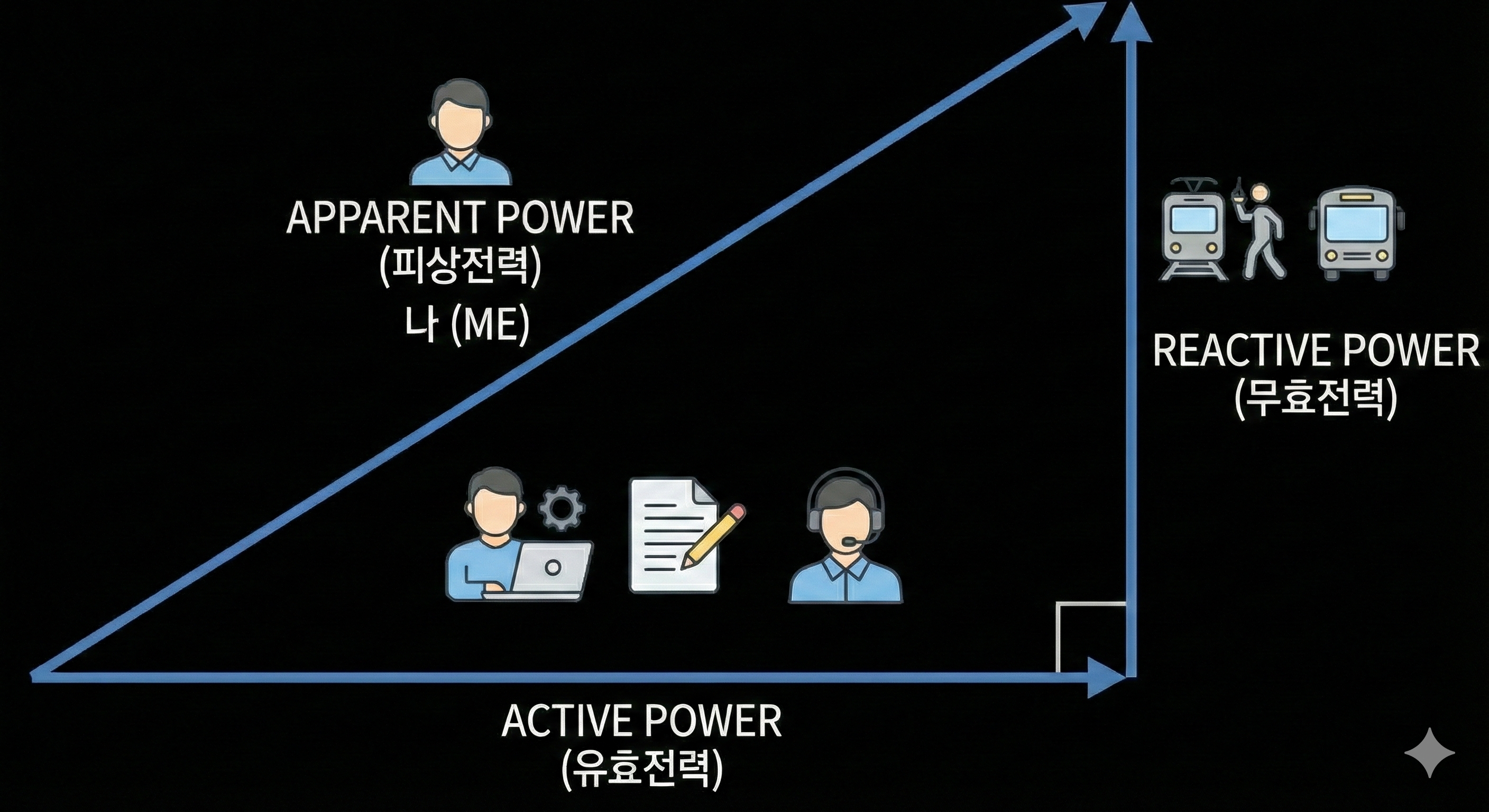

1. 전력의 3요소: 업무와 출퇴근의 관계

전력을 '직장인의 하루' 에 비유해 설명해 보겠습니다. 우리가 한전에서 받는 전기는 크게 세 가지로 나뉩니다.

• 피상전력 (Apparent Power, kVA): [나의 하루]
  • 집에서 나와서 회사에 다녀오는 데 쓴 모든 시간과 에너지의 총량입니다. 전력 설비의 용량은 이 '총량'을 기준으로 설계됩니다.
• 유효전력 (Active Power, kW): [실제 업무 시간]
  • 사무실 책상에 앉아서 열심히 코딩도 하고 작업도 하며 보고서도 쓰는, 아주 생산적인 시간입니다. GPU가 연산을 수행하는 진짜 에너지가 바로 이것입니다.
• 무효전력 (Reactive Power, kvar): [출퇴근 이동 시간]
  • 하지만, 출퇴근시간도 업무라고요! 불행히 아무리 외쳐봐도 출퇴근은 업무가 아니라네요..ㅠ.ㅠ
  • 하지만 업무가 아니라고해서 일이 아닌가요?! 출퇴근도 나에겐 힘들다고요!
  • 바로 이 출퇴근이 무효전력입니다. 성과가 되는 것은 아니지만 성과를 만들기 위해서는 꼭 필요한 것이 출근! 아니겠습니까?
  • 나의 에너지 뿜뿜! 😀을 회사에 전달하기 위해! 반드시 거쳐야 하는 과정입니다.

Image: AI-Generated Content

💡 역률(Power Factor)이란? 전체 시간(피상) 중 실제 일한 시간(유효)의 비율입니다.

• 역률이 좋다: 회사가 집앞에 있다? 출퇴근 시간이 매우 짧으니! 피상전력과 유효전력이 거의 같아집니다.

나의 하루는 집이 먼 친구들 보다 덜 힘들고 덜 피곤하죠.

• 역률이 나쁘다: 회사가 서울인데 집이 부산입니다. 남들하고 일한 성과는 비슷한데 나의 하루는 출퇴근이 절반입니다. 그래서 그 누구보다 피곤하죠.

---

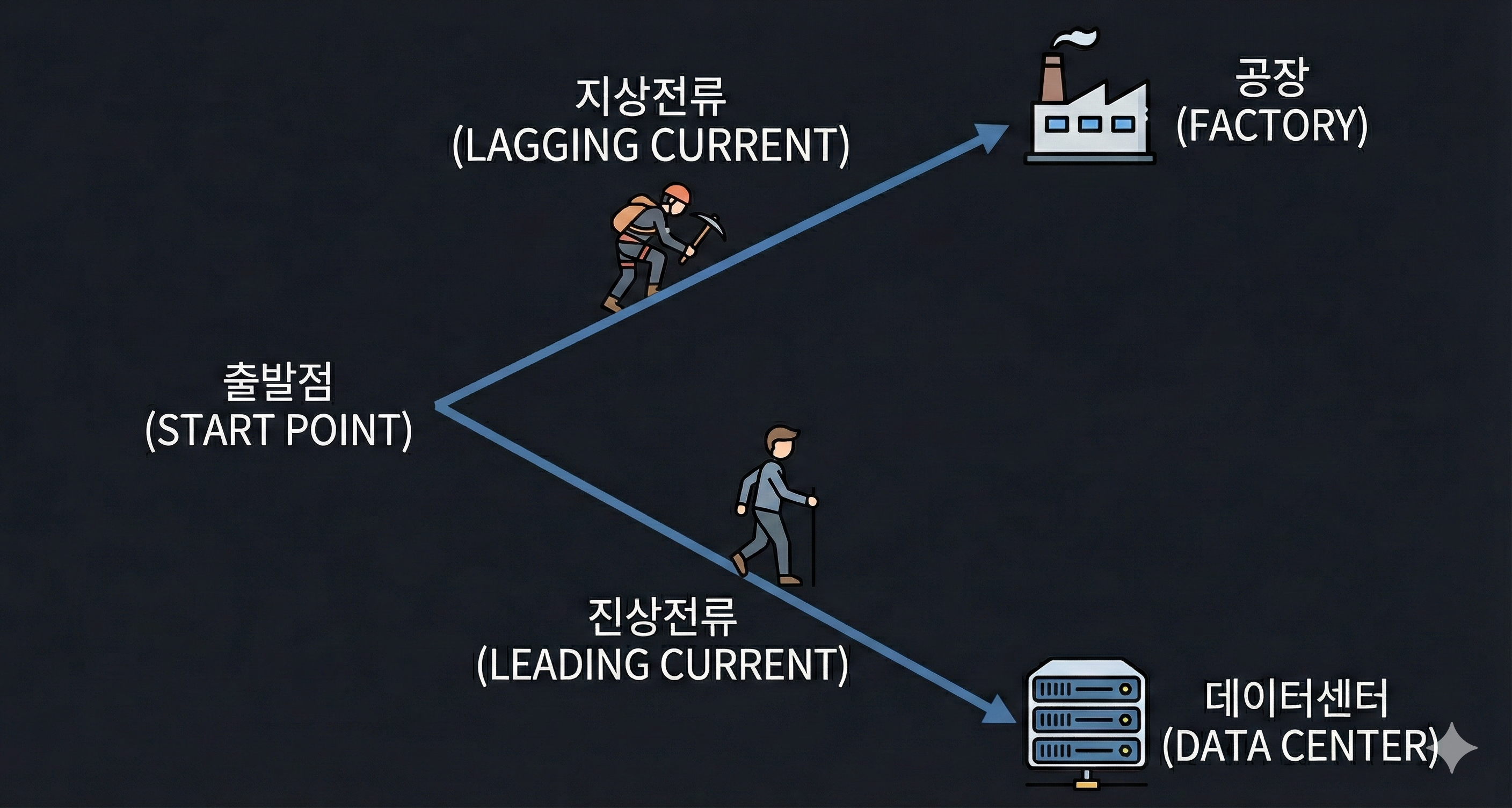

2. 공장 vs 데이터센터: "출근길 도로 사정이 다르다"

이제 무효전력의 개념을 이해하였나요? 출퇴근길이 한마디로 무효전력인거죠.

그런데, 공장을 다녀오는 것과 데이터센터를 다녀오는 것이 전기 입장에서는 매우 다른 경험을 받게 됩니다.

바로 이 출퇴근길에 도로 사정이 다르다는 점입니다.

Image: AI-Generated Content

🏭 일반 공장 (모터 위주): "힘겨운 오르막길" (지상, Lagging)

모터(코일)가 많은 공장은 전기가 흐르기 힘든 오르막길과 같습니다.

• 상황: 직원들(전류)이 오르막을 오르느라 힘이 듭니다. 전압(출근 명령)은 내려졌는데, 직원들이 늦게 도착합니다.
• 기존 해결책 (콘덴서): 힘들게 걷는 직원들에게 '전동 킥보드'를 🛴 지급합니다. 킥보드가 씽씽 밀어주니 지각도 안 하고 효율이 좋아집니다.

💻 AI 데이터센터 (서버 위주): "미끄러운 내리막길" (진상, Leading)

반면, 최신 AI 서버는 파워서플라이(PSU) 내부의 필터(C)와 길게 포설된 다수의 케이블 때문에 정반대 상황이 벌어집니다. 도로는 가파른 내리막길입니다.

• 상황: 가만히 있어도 직원들이 미끄러져서 회사 쪽으로 쏠립니다. 전압(명령)을 주기도 전에 전류(직원)가 먼저 튀어 나가는 진상(Leading) 역률이 발생합니다.
• 문제: 이미 내리막길이라 속도가 너무 빠른데, 여기에 공장처럼 생각하고 '전동 킥보드(콘덴서)' 🛴 를 지급하면 어떻게 될까요? 가속도가 붙어 통제 불능 상태가 됩니다.

---

3. 그 결과: 내리막길에서 우당탕탕

직원들이 내리막길 가속도를 타고 회사 로비로 쏟아져 들어오면 무슨 일이 생길까요?

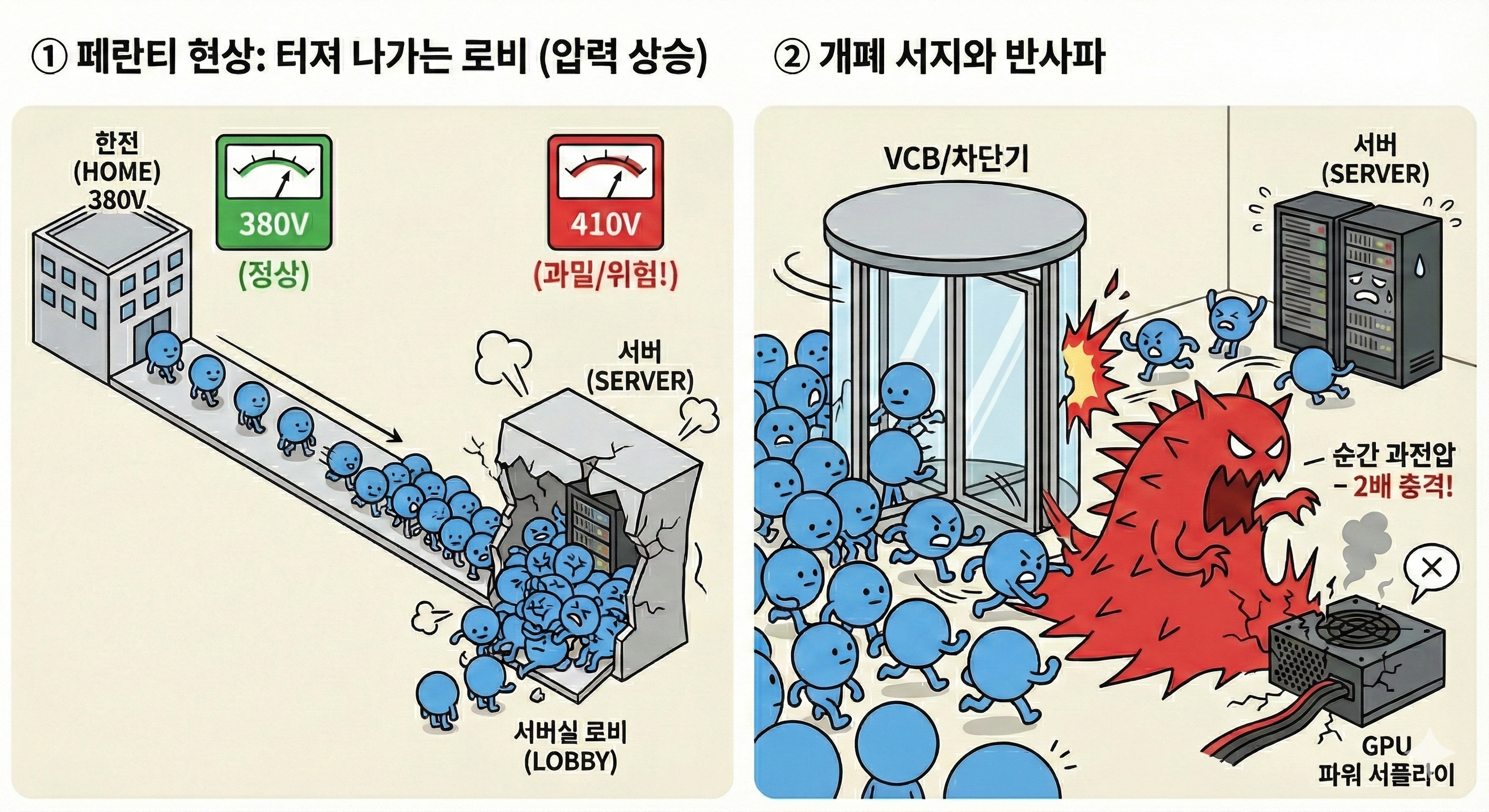

① 페란티 현상 (Ferranti Effect): "터져 나가는 로비 (압력 상승)"

가속도 때문에 직원들이 예상보다 훨씬 빠르고 강력하게 도착해 버립니다.

• 위험: 집(한전)에서는 적당한 밀도(380V)로 보냈는데, 정작 로비(서버실)는 발 디딜 틈 없는 과밀 상태(400V~410V)가 됩니다. 이 높은 '압력'은 예민한 서버 부품에 큰 스트레스를 줍니다.

② 개폐 서지와 반사파: "통제 불능의 회전문"

더 큰 문제는 이 혼잡한 상황에서 VCB, CTTS, ACB 등 차단기를 개폐할 때입니다.

• 결과: 들어오던 파도와 반사된 파도가 겹치면(중첩), 순간적으로 최대 2배에 달하는 전압(Surge Voltage)이 발생합니다. 이 보이지 않는 충격파가 고가의 GPU 파워서플라이 내부를 강타하여 소리 없이 칩을 손상시킵니다.

Image: AI-Generated Content

---

4. 우리는 어떻게 대응해야 하는가? (SVC/SVG)

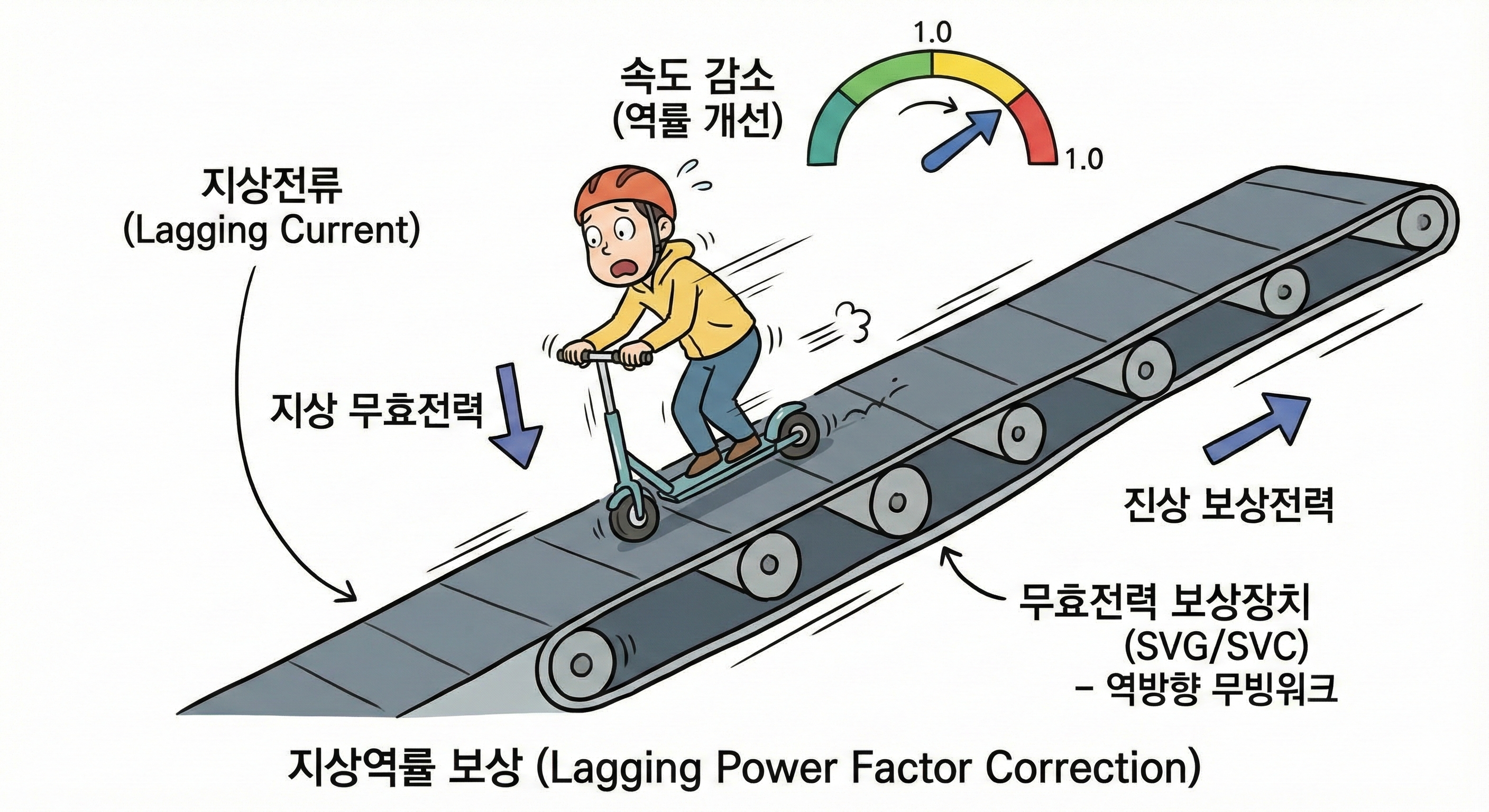

내리막을 향해 달려가는 사람을 막으려면… 반대 방향으로 무빙워크로 올려주면 되겠죠? 아래 그림처럼요.

Image: AI-Generated Content

SVC / SVG (무효전력 보상장치)의 역할

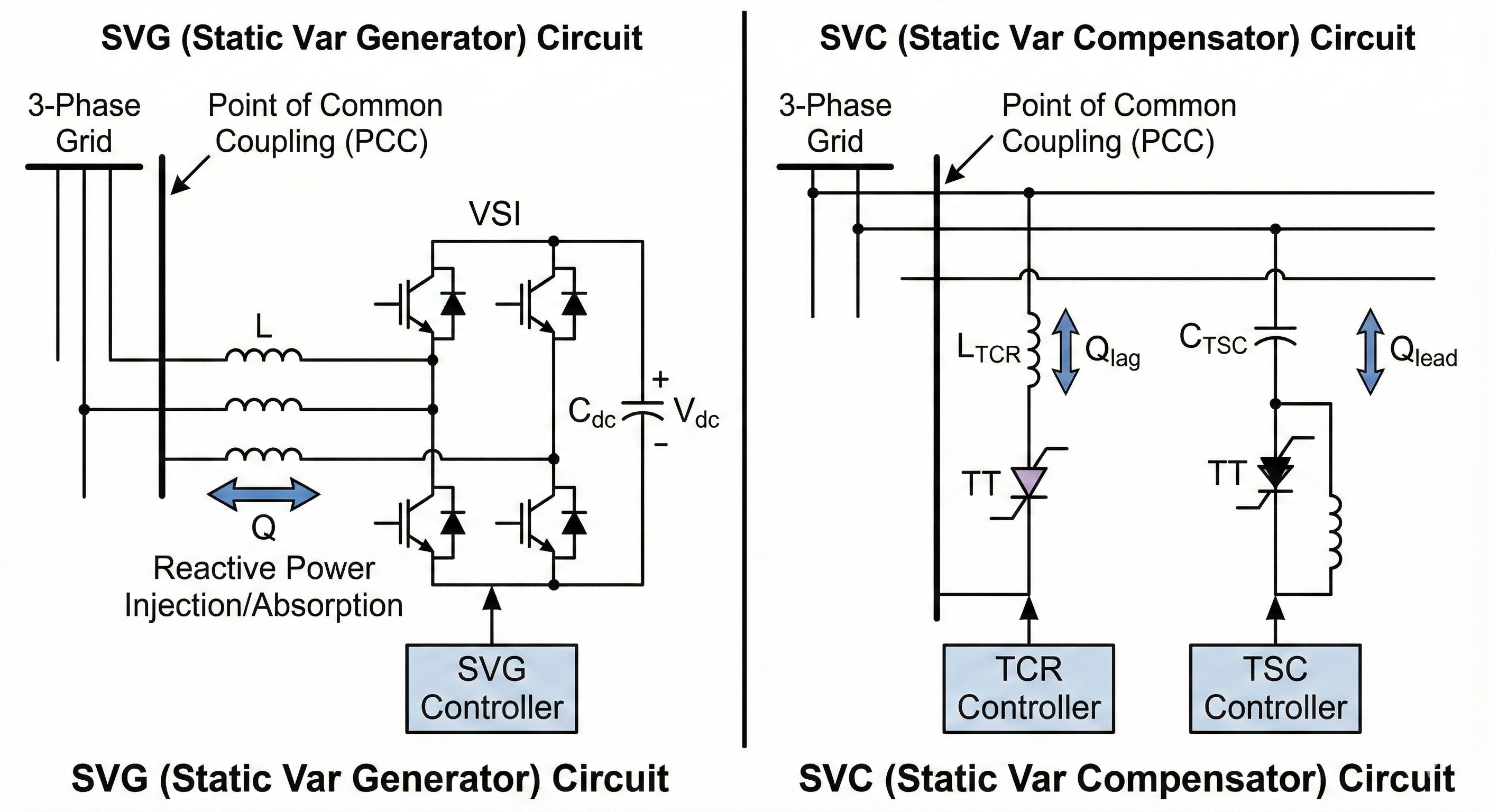

아래 그림, 무엇인지 감이 오지 않더라도 화살표를 보면 SVG/SVC에서 Q가 오가는 것을 볼 수 있습니다.

이 Q가 무효전력이며 SVG와 SVC가 이 무효전력을 공급하는 역할을 하는 것입니다.

오르막길이 힘든 자에게는 전동 킥보드를, 내리막길이 너무 빨라 버거운 자에게는 역방향 무빙워크를 주는 기특한 장치이죠!

(출처: Industry Standard / Sinexcel Technical Note 참조)

---

마치며

실제 전기는 이보다 더 복잡한 환경속에서 움직이지만, 비유는 복잡하고 어려운 것을 쉽게 이해할 수 있도록 도와줍니다.

내리막길과 오르막길, 전동킥보드 등등은 여러분의 이해를 돕기 위한 도구입니다.



AI 시대를 맞아 데이터센터는 더 이상 단순한 '건물'이 아닙니다. 거대한 반도체 덩어리이자, 전력망과 유기적으로 반응하는 하나의 거대한 전기 회로입니다.



화려한 AI 서비스 뒤에서, 전류가 너무 빠르지도 느리지도 않게, 그리고 안전하게 GPU까지 도착할 수 있도록 매일 보이지 않는 '출근길 교통 정리'를 하고 있다는 사실, 흥미롭지 않으신가요?

Image: AI-Generated Content



---

❓ 자주 묻는 질문 (FAQ)

Q. 현재 데이터센터들의 역률이 어느정도되는가요? 실제로 1.00 이 넘는 용량성 역률인가요?

A. 현재의 데이터센터들 경우 대부분 고역률 장비들을 사용함으로써 역률을 상시 0.97~1.00 까지 유지하고 있습니다. 현재는 유도성을 유지하고 있지만 미래에 AIDC가 확대되면 서버 부하가 더 커지므로 C부하 증가에 따라 용량성 부하쪽으로 기울어질 것이 예측됩니다.

Q. 현재 상태에서는 용량성 부하로 넘어가는 순간들도 있는가요?

A. 네, 짧은 시간이지만 순간정전에 따라 동력용 부하(유도성)가 정지하게 되면 데이터센터 전체 설비에서 L성분이 낮아지기 때문에 실제로 C의 비중이 커져 용량성 역률을 기록하기도 합니다.

---

📚 관련/출처

Industry Standard / Sinexcel Technical Note 참조
