[기술동향] 차단기는 멀쩡한데 전원이 꺼졌다? – 데이터센터 순시 전압 강하(Voltage Sag) 원인과 대응방안





[ kt cloud DC북부운용센터 유승철 님 ]

📋 요약

이 글에서는 데이터센터 운영 환경에서 발생하는 순시 전압 강하(Voltage Sag)의 기술적 정의, 발생 원인,
그리고 설계·운영 측면의 대응 전략을 다룹니다.
정전 이력 없이 발생하는 장애의 근본 원인을 전력 품질 관점에서 진단함으로써,
운영자가 보이지 않는 리스크를 사전에 정의하고 통제할 수 있는 실질적 기준을 정리합니다.

#전압강하 #VoltageSag #전력품질 #PQM #UPS

---



요즘처럼 데이터센터의 규모가 커지고, 특히 엔비디아(NVIDIA) H100/B200 같은 초고밀도 GPU 서버가 주류가 된 환경에서는 과거에는 크게 신경 쓰지 않았던 '전기 품질' 문제가 운영의 핵심 리스크로 떠오르고 있습니다.



오늘은 데이터센터 운영자들이 가장 당혹스러워하는 상황 중 하나인 '순시 전압 강하(Voltage Sag, Dip)'에 대해 이야기해보려 합니다.

폭풍우 치는 날 밤, 전력상황실의 악몽

어느 여름철 장마 기간, 센터 외부에 천둥 번개가 심하게 치던 날이었습니다. 센터 내부 조명이 아주 잠깐, 눈 깜빡할 사이에 '껌뻑'했습니다.



"어? 한전 계통에 문제 있었나?"



운용팀이 즉시 VCB(진공 차단기)와 ACB(기중 차단기) 패널을 확인합니다. 하지만 트립(Trip)된 차단기는 단 하나도 없습니다. 수전 전압도 정상인 22.9kV / 154kV를 가리키고 있습니다.



"다행이다, 별일 아니네." 라고 안도하는 순간, 상황판에 빨간색 알람이 폭죽처럼 터지기 시작합니다.

• "OO존 항온항습기 10대 정지"
• "냉각수 순환 펌프(Pump) 정지"
• "일부 GPU 서버 랙 전원 Down"

차단기는 멀쩡한데, 주요 설비들이 줄줄이 꺼져버린 것입니다. 도대체 무슨 일이 벌어진 걸까요? 범인은 바로 정전(Outage)보다 무서운 '순시 전압 강하(Sag)'입니다.

---

1. 데이터센터 전력 신뢰성의 기준은 어디까지인가?

데이터센터의 전력 안정성은 전통적으로 '정전 여부'를 중심으로 평가되어 왔습니다. 이중화된 유틸리티, UPS, 비상발전기, 그리고 Tier 기준은 모두 “전원이 끊기지 않는 것(Continuity)”을 목표로 설계되어 있습니다.

출처 : kt cloud 소개

그러나 실제 운영 환경에서는 다음과 같은 상황이 반복됩니다.

• 정전 이력 없음 (유틸리티 정상)
• UPS 및 비상발전기 정상 대기
• 명확한 장애 원인(Root Cause) 부재

이러한 미스터리한 장애의 다수는 순시 전압 강하(Sag)와 연관되어 있습니다. 이제 데이터센터의 전력 신뢰성은 '전력이 있느냐 없느냐'의 연속성을 넘어, '얼마나 깨끗한가'인 전력 품질(Quality)의 영역으로 확장되어야 합니다.

---

2. 순시 전압 강하(Sag)의 기술적 정의

전력 품질(Power Quality) 관점에서 Sag는 다음과 같이 정의됩니다.

• 현상: 정상 전압 대비 10~90% 수준으로 전압이 일시적으로 저하
• 지속 시간: 0.5 Cycle(약 8ms) ~ 1분 이내
• 특징: 전압이 0V가 아니므로 정전(Interruption)으로 분류되지 않음

Image: AI-Generated Content

가장 큰 문제는 Sag가 일반적인 보호계전기나 단순 정전 로그에는 기록되지 않는 경우가 많다는 점입니다. 하지만 ms(밀리세컨드) 단위로 동작하는 IT 인프라와 통신 장비에게 이 짧은 전압 저하는 명백한 '공급 중단' 위협으로 인식됩니다.

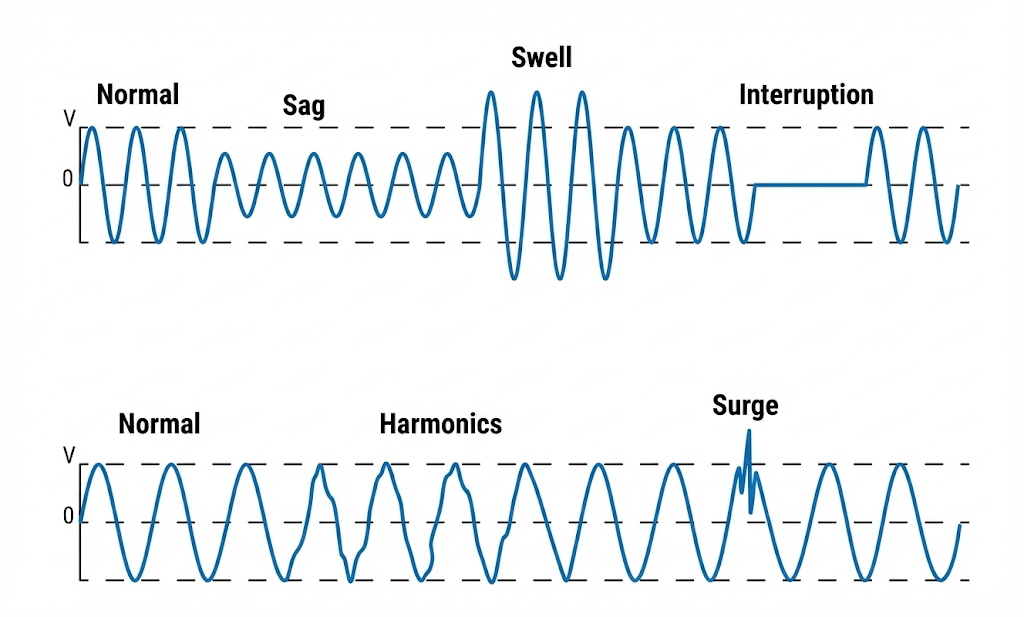

[한눈에 보는 전력 품질 사고 비교]

구분	현상 (Waveform)	정의 (IEEE 1159)	비유 (이해 돕기)	주요 대책
Sag (전압 강하)	📉 푹 꺼짐	10~90% (0.5주기~1분)	수도관 수압이 잠깐 약해짐	UPS, DVR
Swell (전압 상승)	📈 빵빵해짐	110~180% (0.5주기~1분)	수도관 수압이 잠깐 폭주함	AVR, UPS
Transient (서지)	⚡ 찌르고 사라짐	극도로 짧은 고전압 스파이크	배관에 망치질 충격 (수격작용)	SPD (서지보호기)
Harmonics (고조파)	〰️ 찌그러짐	파형의 왜곡 (THD)	맑은 물에 흙탕물(오염원) 섞임	필터 (Active Filter)
Interruption (정전)	❌ 끊어짐	10% 미만 (0V)	수도 공급 중단	발전기, 이중화



---

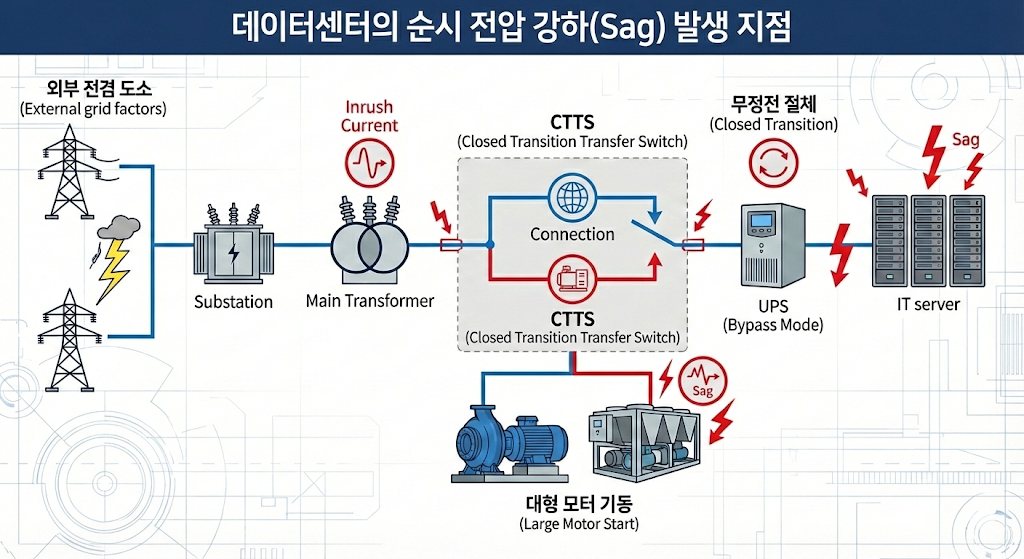

3. ‘데이터센터’의 Sag는 어디서 발생하는가?

데이터센터 환경에서 Sag는 크게 외부 계통 요인과 내부 설비 요인으로 나뉩니다.

3-1. 외부 계통 요인

• 한전(Utility) 송전 선로의 자연재해(낙뢰 등) 또는 지락 사고
• 인근 공단 등에서의 대규모 부하 투입
• 계통 보호 계전기 동작에 따른 순간적 전압 변동

이 경우 데이터센터 내부 설비에는 아무런 이상이 없더라도, 유입되는 전압 자체가 순간적으로 출렁이며 Sag가 발생합니다.

3-2. 내부 설비 요인

• 냉동기, 펌프 등 대형 모터 기동 시의 돌입 전류(Inrush Current)
• 대형 변압기 가압 시 발생하는 여자 돌입 전류
• 비상발전기 절체 시험(ATS/CTTS) 중 전원 전환 구간의 위상차

중요한 사실은, 이러한 요인의 상당수가 정상 운전 또는 계획된 시험 절차 중 발생한다는 점입니다. 즉, Sag는 '고장'이 아니라 거대한 전력 시스템이 작동하며 만들어내는 물리적 반응(Reaction)입니다.

Image: AI-Generated Content

---

4. UPS가 있어도 Sag가 문제가 되는 이유?

많은 운영자가 “UPS가 있는데 왜 전압 문제로 장비가 영향을 받는가?” 라고 반문합니다. 기술적인 이유는 다음과 같습니다.

1. UPS의 인식 범위: 일부 경미한 Sag는 UPS가 '배터리 모드'로 전환할 필요가 없는 정상 범위(Input Tolerance) 내 이벤트로 판단합니다.
2. 장비의 민감도 차이: UPS는 출력을 유지하고 있더라도, 랙(Rack) 말단의 PSU(파워서플라이)나 특정 반도체 장비는 미세한 전압 변동을 견디지 못합니다. (ITIC 곡선 이탈)
3. 바이패스(Eco) 모드의 사각지대: 효율을 위해 Eco 모드를 사용할 경우, 상용 전원에서 인버터로 전환되는 찰나의 시간(Transfer Time)에 Sag가 장비를 타격할 수 있습니다.

결과적으로 같은 전원 계통에 물려 있어도 어떤 서버는 살고, 어떤 서버는 죽는 불균일한 장애가 발생합니다.

---

5. 데이터센터 장애 분석에서 나타나는 Sag의 전형적 패턴

장애 발생 시 다음과 같은 패턴이 보인다면 Sag를 강력히 의심해야 합니다.

Image: AI-Generated Content



• ✅ 정전 및 발전기 가동 이력 없음
• ✅ UPS 알람이 없거나 매우 경미한 이벤트만 로그에 남음
• ✅ 특정 제조사(Vendor)의 장비나 특정 라인만 선별적으로 재부팅됨
• ✅ PQM(Power Quality Meter) 로그 분석 시 동일 시간대 전압 저하 확인

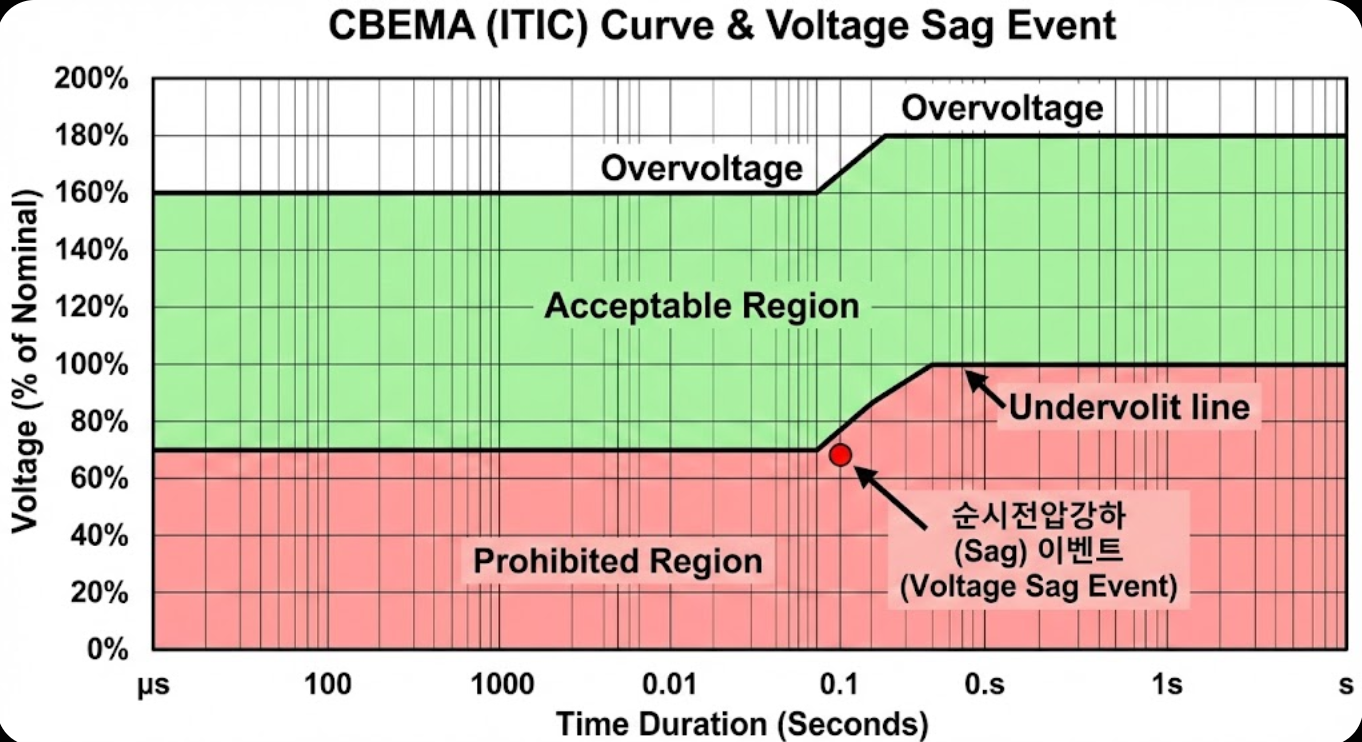

이는 전력의 연속성은 끊기지 않았지만, 전력 품질이 IT 장비가 허용하는 한계치(CBEMA/ITIC Curve)를 벗어났음을 의미합니다.

---

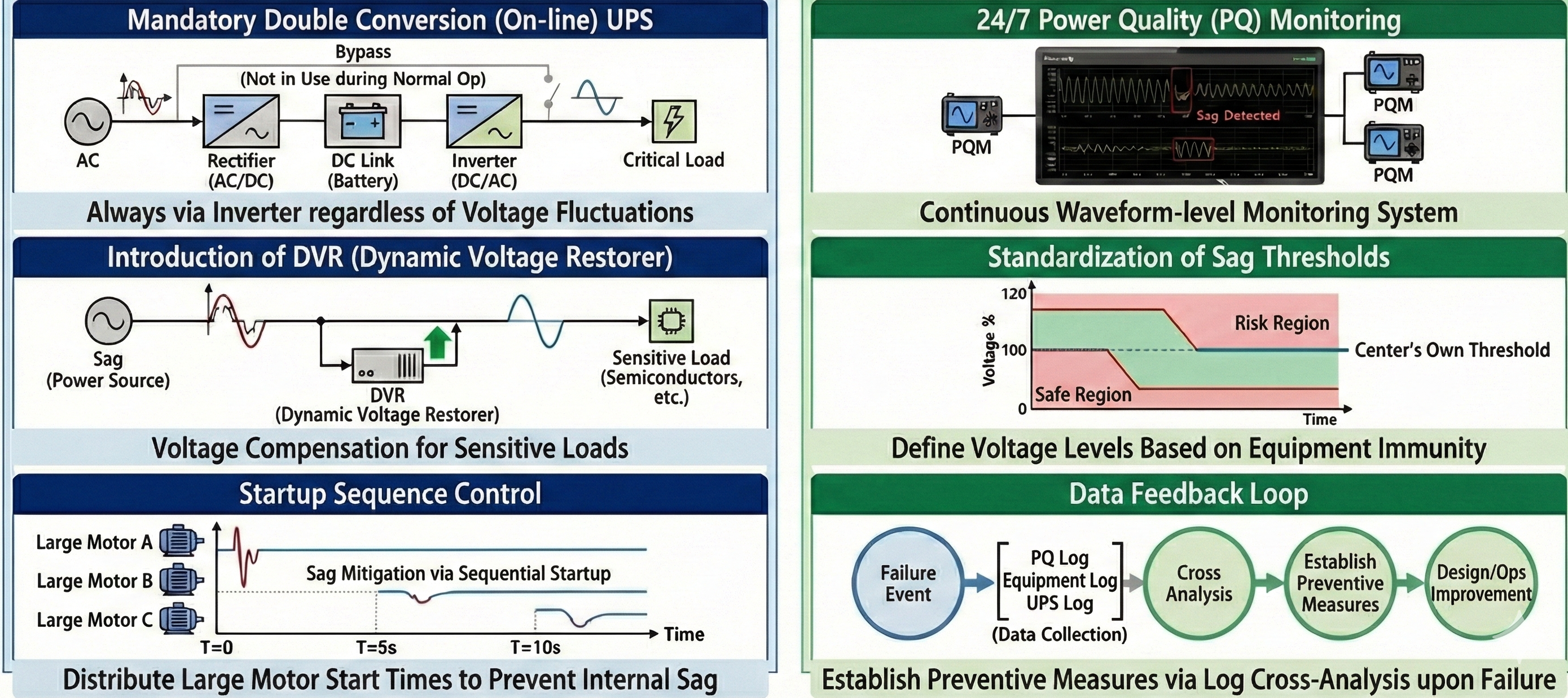

6. 데이터센터 기준 Sag 관리 전략

Sag는 "발생하면 대응하는" 사후 대응 식의 대상이 아닙니다. 사전에 정의하고 통제해야 할 관리 지표입니다.

6-1. 기술적 설계 (Engineering)

• Double Conversion (On-line) UPS 필수 적용: 중요 부하는 전압 변동과 무관하게 항상 인버터를 거치도록 구성
• DVR (Dynamic Voltage Restorer) 도입: 반도체 공정 등 초민감 부하에 대한 전압 보상 장치 적용
• 기동 시퀀스 제어: 대형 모터 기동 시간을 분산시켜 내부 전압 강하 방지

6-2. 운영 및 관리 (Operation)

• 전력 품질(PQ) 상시 모니터링: 단순 전압/전류가 아닌 파형(Waveform) 단위의 감시 체계 구축
• Sag 임계치 표준화: 센터의 장비들이 견딜 수 있는 전압 레벨 정의
• 데이터 피드백 루프: 장애 발생 시 [PQ 로그 - 장비 로그 - UPS 로그]를 교차 분석하여 재발 방지 대책 수립

Image: AI-Generated Content

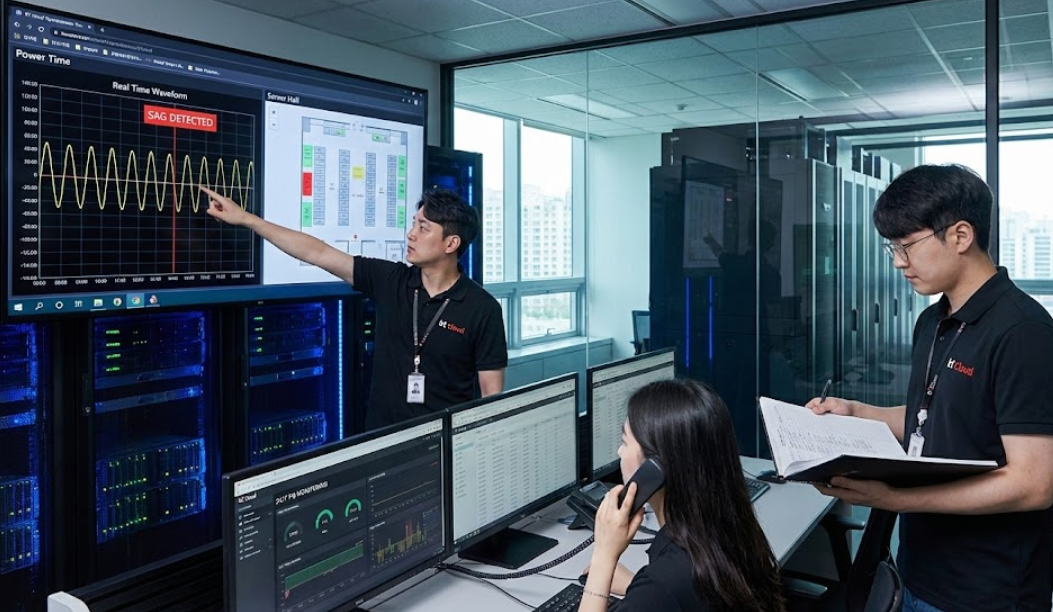

kt cloud 데이터센터에서는 초고속 PQM 모니터링 전력 품질 분석을 통해, 일반적인 운영 로그나 설비 상태 점검만으로는 식별하기 어려운 순시 전압 강하(Sag)를 정밀하게 계측·분석하고 있습니다. 이를 통해 정전 이력이 없는 상황에서도 발생 가능한 전력 품질 변동을 정확히 포착하고, 장애 원인 분석의 신뢰도를 확보하고 있습니다.

---

7. 맺음말: ‘데이터센터’ 에서 Sag 관리가 의미하는 것

Tier 등급, 이중화 구성, 무중단 가동률(Availability)은 결과 지표입니다. 그러나 그 결과를 만들어내는 것은 전압 파형 0.001초 단위까지 들여다보는 데이터센터 운용 관리 역량입니다.



순시 전압 강하를 이해하고 관리한다는 것은, 보이지 않는 리스크까지 정의하고 통제할 수 있다는 의미이며, 이것이야말로 고도화된 기술 기업으로서의 정체성과 신뢰도를 시장에 증명하는 핵심 요소가 될 것입니다.

Image: AI-Generated Content





---

❓ 자주 묻는 질문 (FAQ)

Q.  Sag는 정전이 아닌데, SLA(서비스 수준 협약) 위반이나 장애 보고 대상이 되나요?

A. 엄밀히 말해 유틸리티(한전) 기준의 정전은 아닙니다. 하지만 Sag로 인해 고객 서버가 재부팅되거나 서비스가 중단되었다면, 이는 명백한 '가용성 침해' 입니다.  kt cloud 데이터센터는 Sag를 '어쩔 수 없는 외부 요인'이 아닌, '방어했어야 할 내부 관리 지표'로 다룹니다.

---

📚 관련/출처

IEEE Std 1159™-2019, IEEE Recommended Practice for Monitoring Electric Power Quality (Defines Voltage Sag characteristics). ITIC (Information Technology Industry Council), ITIC Power Acceptability Curve (Standard for IT equipment voltage tolerance). SEMI F47, Specification for Semiconductor Processing Equipment Voltage Sag Immunity. IEC 61000-4-30, Power quality measurement methods.
