[인사이트] 정전 0.1초의 싸움 — 데이터센터 비상발전기에서는 무슨 일이 벌어질까?





[ kt cloud DC동부운용팀 이민재 님 ]

📋 요약

이 글에서는 데이터센터 정전 상황에서 비상발전기와 UPS가 협력하여 전원을 유지하는 원리,

그리고 Governor와 AVR을 통한 주파수·전압 안정화 메커니즘과 부하 절체 조건을 다룹니다.

발전기의 기동만으로는 안정적인 전원 공급이 보장되지 않으며,

계측값 해석과 절체 판단이라는 엔지니어의 역할이 데이터센터 무중단 운영의 핵심임을 정리합니다.

#비상발전기 #UPS #Governor #AVR #부하절체

---

불이 꺼졌는데, 왜 멈추지 않았을까?

엘리베이터를 타고 가던 중 조명이 잠깐 깜빡였지만, 엘리베이터는 멈추지 않고 계속 움직인다.
건물 전체가 정전됐다는 소식을 들었는데도, 내부 설비는 아무 일 없었다는 듯 정상적으로 동작한다.

이런 장면은 이제 우리나라에서는 보기 드문 일이 되었지만, 드라마나 영화에서는 종종 긴장감을 만드는 장면으로 등장한다.

대부분의 사람은 이 상황을 이렇게 설명한다.

“ 비상발전기가 작동해서 그렇겠지 ”



하지만 이 말은 절반만 맞다.



Image: AI-Generated Content

비상발전기는 정전이 발생하는 순간, 우리가 기대하는 형태의 전기를 즉시 만들어내지 못한다.

비상발전기는 크게 엔진부와 발전부로 구성되는데, 엔진부는 기동에 필요한 시간이 필요하고, 발전부 역시 회전체의 회전 속도가 안정되어야만 정격 전압과 주파수를 형성할 수 있다.



그럼에도 불구하고 우리는 왜 정전이 발생했음에도 전원이 끊겼다는 사실조차 인식 못하는 경우가 많을까

이 질문은 비상발전기에 대해 가장 흔히 갖는 오해에서 출발한다.

---

비상발전기는 생각보다 느리다

비상발전기는 이름과 달리, 긴급 상황에서 즉각 전기를 공급하는 장비가 아니다.

정전이 발생하면 가장 먼저 동작하는 것은 발전기가 아니라, UPS(무정전 전원 장치)이다.
이 장치는 정전 직후 짧은 시간 동안 전압을 유지, 부하가 전원의 단절을 인식하지 못하도록 만든다.

즉, 비상발전기가 완전히 가동되어 제 역할을 하기 전까지는 UPS가 버텨주는 역할을 한다.



따라서 이 두 설비는 0.1초의 전원 순단도 허용되지 않는 데이터센터에서 특히 핵심적인 설비가 된다.

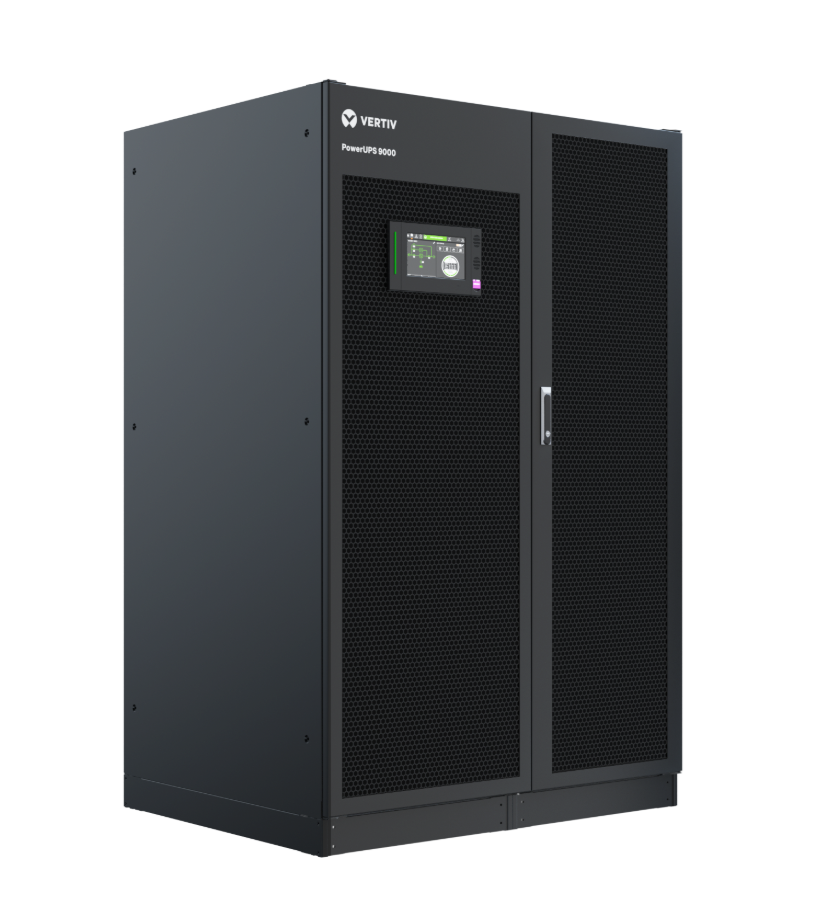

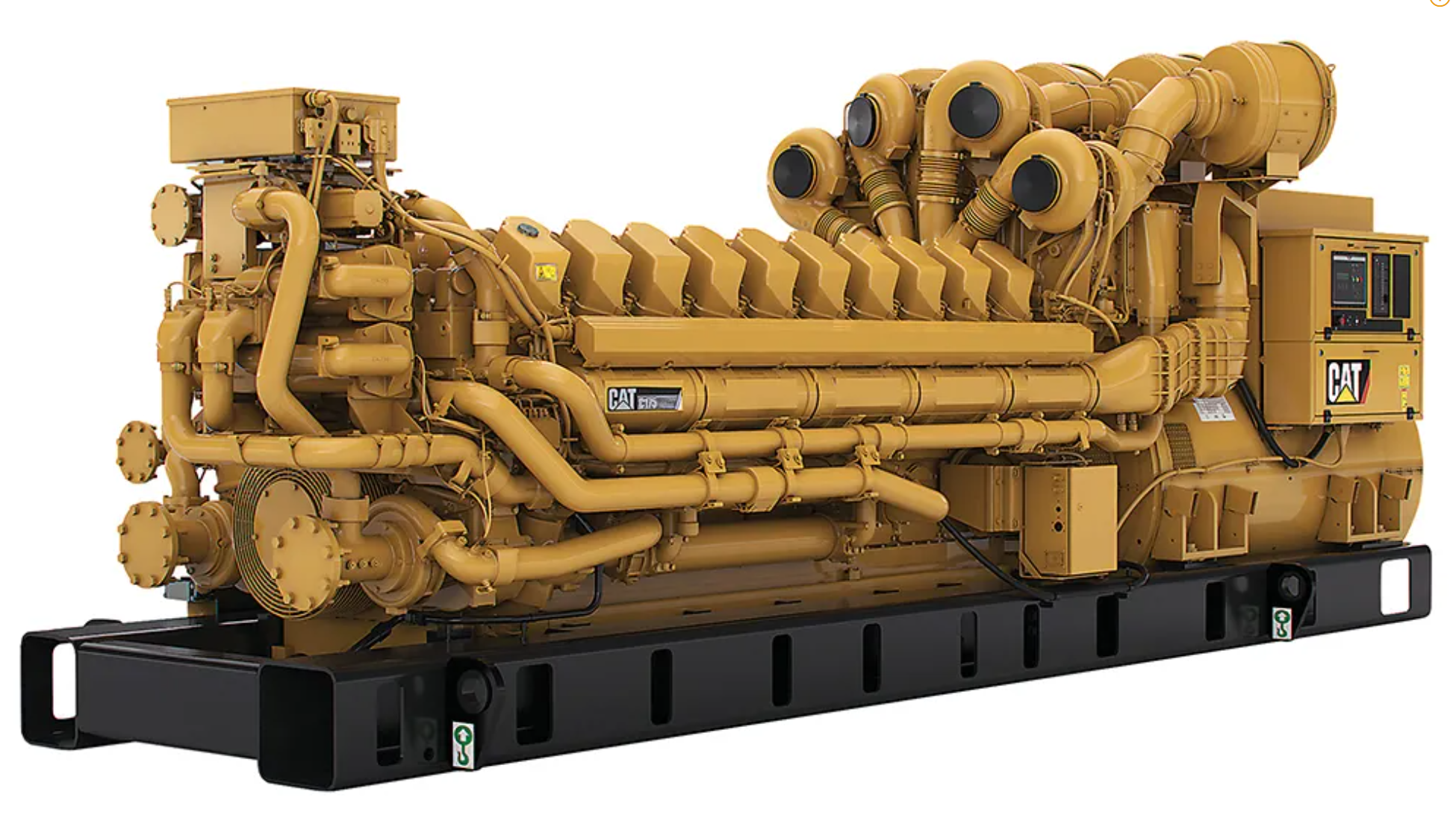

Image source: Vertiv (www.vertiv.com)	Image source: Cat (www.cat.com)
UPS(무정전 전원 장치)	비상발전기

---

그렇다면 비상발전기 안에서는 무슨 일이 벌어질까?

비상발전기 내부에서는 기계 회전 에너지가 생성되고, 이 회전을 통해 전기 에너지가 만들어진다.

• 엔진에서 연료 인젝터가 연료를 분사 → 연료가 연소되며 고온의 열 발생
• 이 열은 엔진 내부에서 압력을 생성 → 생성된 압력으로 피스톤이 위아래 왕복 운동
• 피스톤의 왕복 운동은 크랭크축이라는 회전축으로 전달 → 크랭크축은 이를 회전 운동으로 변환

이렇게 만들어진 회전이 발전기의 출발점이다.

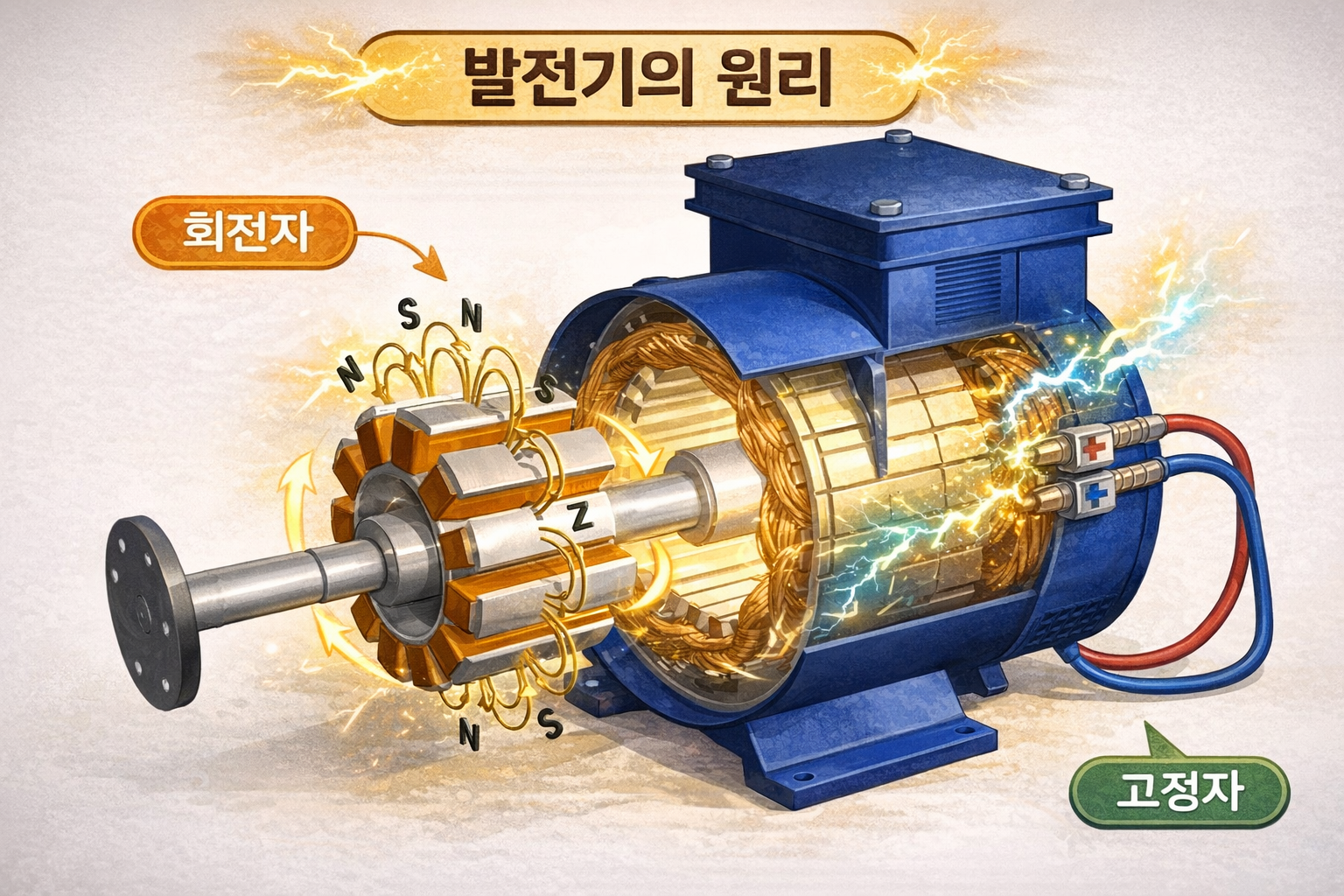

이후 크랭크축에 연결된 회전자가 회전하면서, 고정되어 있는 전선 묶음(코일) 주변을 지나간다.
이때 회전자가 회전자 자속을 발생시키며 코일 근처를 빠르게 지나가면, 코일 내에 교류 전기가 생성된다.

이 현상이 바로 우리가 고등학교 물리에서 배웠던 전자기 유도 현상이다.

정리하면, 엔진에서 만들어진 회전 에너지가 회전자를 돌리고
그 결과 고정자 권선에 전자기 유도가 발생하면서 우리가 사용하는 전압이 생성된다.



발전기 뿐만 아니라, 우리가 일상생활에서 사용하는 교류 전기도 본질적으로 이러한 기계적 회전의 결과물이다.



Image: AI-Generated Content

---

발전기가 기동되었다면 안심할 수 있을까?

그렇지 않다.
안정적인 전기 품질을 위해서는 일정한 회전 속도(RPM)와 그 결과인 주파수(Hz) 유지가 필수적이다.

발전기 내부는 자기장이 N극→S극→N극→S극 형태로 번갈아 지나가며 코일을 자극하는 구조이다.
회전자가 한 바퀴 도는 동안 코일이 몇 번 자극을 받는지는 발전기의 극수(pole)에 따라 달라진다.

• 회전이 느려지면 → 자극 횟수가 줄어들고 → 주파수는 내려간다.
• 회전이 빨라지면 → 자극 횟수가 늘어나고 → 주파수는 올라간다.

즉, 회전수(RPM)이 흔들리면 주파수(Hz) 변동으로 직접 연결된다.



주파수가 흔들리면 왜 ‘쓸 수 없는 전기’가 될까?
주파수는 단순한 숫자가 아니라, 수많은 설비와 보호 로직이 동작하는 기준값이기 때문이다.



모터·팬·펌프 같은 회전기기는 주파수 변화에 따라 속도와 토크가 직접적으로 변한다.
우리 서버실에 있는 IT장비도 내부 보호 로직이 주파수 이상을 감지하면 동작을 제한하거나 차단할 수 있다.
계통 관점에서도 주파수 변동은 ‘불안정’ 신호로 인식되어 의도하지 않은 차단이나 보호 동작을 유발할 수 있다.



그래서 단순히 “전압이 확립되었다”는 것 만으로는 충분하지 않다.
전압과 주파수가 모두 허용 범위 안에 있고, 안정적으로 유지될 때 비로소 ‘사용 가능한 전기’가 된다.

---

발전기를 붙잡고 있는 두 개의 손

실제 데이터센터에서 정전이 발생하면, 복구까지 짧게는 수십 분, 길게는 수십 시간이 소요된다.
이 긴 시간 동안 변화하는 서버실의 IT 부하와 기반 설비 조건 속에서도 전원이 흔들리지 않으려면 무엇이 필요할까



비상발전기의 전기 품질은 결국 두 가지로 요약된다.

• 주파수(Hz) = 회전 속도의 안정성
• 전압(V) = 여자(자기장)의 안정성

이를 위해 두 가지 핵심 제어 장치가 발전기의 운전을 안정적으로 유지한다.

Governor(조속기) : 회전 속도를 지키는 연료 조절기



Governor는 엔진에 공급되는 연료의 양을 조절해 회전 속도를 유지한다.

절체가 되어 부하가 붙는 순간을 떠올려보자.



무부하 또는 경부하 상태에서는 예를 들어 1,800rpm을 쉽게 유지한다.
하지만 부하가 투입되는 순간, 갑자기 더 큰 힘이 필요해지고 회전축은 끌리듯 속도가 떨어지려 한다.

• 이때 Governor가 빠르게 연료를 늘리면 → 토크가 보강되고 → 회전 속도는 회복된다.
• 반대로 Governor의 반응이 늦으면 → 속도 저하가 길어지고 → 주파수 하락도 지속된다.

여기서 핵심은 제어기의 ‘응답 속도’다.
부하 투입 직후 발생하는 짧은 흔들림을 얼마나 빠르게 억제하느냐가 전원 안정성을 좌우한다.

AVR(자동전압조절기) : 전압을 지키는 자기장 조절기



발전기 전압은 회전자에 형성되는 자기장의 세기에 의해 결정된다.
회전자에 여자전류를 흘려 강한 자기장을 만들면 전압은 올라가고, 약하게 만들면 전압은 내려간다.



이 과정을 자동으로 수행하는 장치가 AVR이다.



부하가 투입되면 전압은 순간적으로 떨어지는 경향을 보인다.
이는 부하 전류 증가로 인해 내부 임피던스에 따른 전압 강하가 발생하기 때문이다.

• AVR이 빠르게 여자전류를 증가시키면 → 전압은 회복된다.
• AVR의 반응이 늦으면 → 전압 저하가 길어지고 → 보호 동작이나 절체 지연으로 이어질 수 있다.

AVR 역시 단순히 빠르기만 해서는 충분하지 않다.

응답 속도와 함께 과도응답의 안정성이 중요하며, 지나치게 공격적인 제어는 헌팅(Hunting)을 유발할 수 있다.



결국 빠르면서도 안정적인 제어가 전기 품질의 핵심이다.

---

진짜 중요한 순간은 따로 있다

정전 시 비상 전원 공급은 흔히 다음과 같이 요약된다.

• 정전 발생 → UPS(축전지) 전원 공급 → 비상발전기 전원 공급

이 흐름은 개념적으로는 틀리지 않다.
다만 실제 현장을 지나치게 단순화한 표현이다.

마치 일정 시간이 지나면 자동으로 다음 단계로 넘어가는 과정처럼 오해를 낳기 쉽다.

현장에서의 부하 절체는 단순한 시간 경과의 문제가 아니다.
조건이 충족되었는가에 대한 판단의 결과다.



엔지니어는 발전기 전원을 부하에 연결하기 전, 스위치나 차단기를 통해 여러 조건을 동시에 확인한다.

• 전압이 설정된 허용 범위 안에 있는가
• 주파수가 정상 범위에 들어왔는가
• 해당 상태가 일정 시간 이상 안정적으로 유지되고 있는가
• 위상각 조건이 충족되는가

이 중 하나라도 충족되지 않으면 절체는 실행되지 않는다.
즉, 발전기가 기동되었다는 사실만으로는 절체 조건을 만족했다고 볼 수 없다.

핵심은 발전기가 ‘돌고 있는가’가 아니라,
부하에 연결해도 될 만큼 안정적인 운전 상태에 도달했는가다.



계측 값과 변화를 해석하며 위험을 예측하는 엔지니어의 이해와 판단이 더해질 때, 비로소 발전기 부하 절체는 완성된다.



Image: AI-Generated Content

실제 현장에서는 예상치 못한 상황이 결코 드물지 않게 발생한다.

비상발전기에 부하를 투입해야 하는 순간, 병렬 운전 중이던 발전기들의 주파수가 크게 흔들리는 것을 확인하고 절체를 중단한 경험도 있다.
계측값이 허용 범위를 벗어나자, 절체를 강행하기보다 위험을 피하는 판단을 택했다.



설령 비상발전기에 부하가 정상적으로 절체되었더라도, 엔지니어는 현장을 쉽게 떠날 수 없다.
발전기는 언제든 예기치 않게 정지할 수 있고, 최악의 경우 하나의 이상이 연쇄적으로 확산돼 도미노처럼 시스템 전체를 멈출 수 있기 때문이다.



결국 절체가 실패하거나 지연되는 대부분의 사례는,
이미 나빠지고 있던 이 신호들을 ‘정상 기동’으로 오해한 데서 시작된다.

---

마치며

비상발전기는 정전의 순간 모든 것을 해결해주는 만능 장치가 아니다.



발전기의 전압과 주파수가 안정되기까지는 반드시 물리적인 시간과 조건이 필요하다.
전기는 그렇게 만들어지고, 그 과정 하나하나에는 필연적으로 흔들릴 수밖에 없는 구간이 존재한다.

데이터센터가 정전 속에서도 멈추지 않는 이유는 설비가 완벽해서가 아니다.
불완전함을 전제로 한 설계, 그리고 그 위에서 이어져 온 수많은 판단이 있었기 때문이다.



발전기는 물리 법칙에 따라 전기를 만들어내고 엔지니어는 그 전기가 언제 시스템을 맡길 수 있는지를 결정한다.

이 두 역할이 함께 맞물릴 때, 데이터센터는 정전 속에서도 멈추지 않는다.



---

❓ 자주 묻는 질문 (FAQ)

Q. 발전기의 주파수나 전압이 조금 흔들리는 게 그렇게 큰 문제인가요?

A. 데이터센터에서는 작은 흔들림도 문제가 될 수 있습니다. 주파수와 전압은 모터, 냉각 설비, IT 장비 보호 로직의 기준이 되기 때문에, 허용 범위를 벗어나면 장비 오동작이나 차단으로 이어질 수 있습니다. 그래서 ‘전기가 있다’가 아니라 ‘쓸 수 있는 전기인가’가 중요합니다.

---
