[분석] 보이지 않는 생명줄, 데이터센터 접지(Grounding) 설비



kt cloud DC동부운용팀 이민재 님



📝 요약 SUMMARY

이 글에서는 데이터센터 접지(Grounding)의 원리와 종류, 메쉬 접지 시공, 본딩 및 접지저항 관리 방법을 다룹니다.
접지 설비의 노후화에 대비한 점검과 보강이 감전 예방 및 설비 안전에 갖는 의미를 정리합니다.

#데이터센터접지 #보호접지 #메쉬접지 #등전위본딩 #접지저항

---

감전 사고, 흔한 '저압'이 품고 있는 치명적인 위협

전기는 눈에 보이지도, 냄새가 나지도 않습니다. 그래서 더욱 치명적입니다. 흔히 수만 볼트의 특고압 철탑이나 대형 변압기만 위험하다고 생각하기 쉽지만, 실제 감전 사망 사고의 절대다수는 우리가 매일 만지는 220V/380V의 '저압(Low Voltage)' 환경에서 발생합니다.



숫자가 낮다고 절대 안전한 것이 아닙니다. 인체의 피부가 건조할 때는 저항이 높아 어느 정도 버티지만, 현장에서 땀을 흘리거나 물기가 있는 손으로 누전된 서버 랙(Rack)이나 냉동기 외함을 만지는 순간 인체 저항은 급격히 떨어집니다. 이때 심장 근육을 마비시켜 심실세동을 일으키고 사망에 이르게 하는 데 필요한 전류는 불과 수십 mA(밀리암페어), 즉 1암페어의 100분의 1도 채 되지 않는 아주 미세한 양입니다.



찰나의 순간에 생사가 갈리는 이 끔찍한 시나리오와, 수십억 원을 호가하는 IT 장비들이 서지(Surge) 한 번에 숯덩이가 되는 것을 막기 위해 땅속 깊은 곳에 묻어두는 최후의 안전장치가 바로 오늘 이야기할 '접지(Grounding)'입니다.

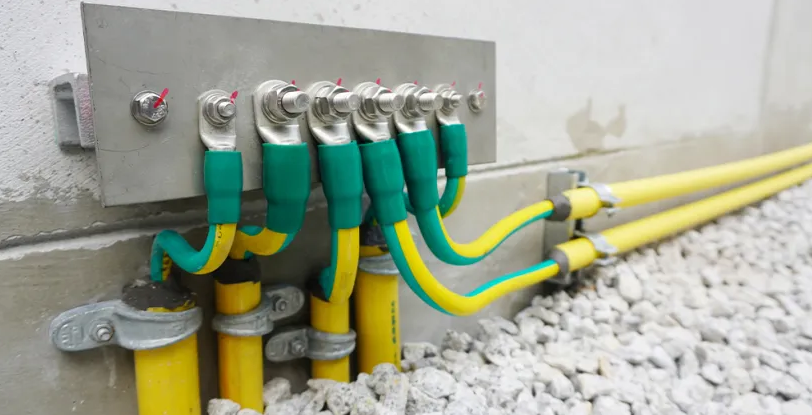

<접지 설비> Image source: www.hsi.com

---

Ch 01: 대지는 무한한 전기 쓰레기통, 접지의 원리와 종류

접지의 본질적인 개념을 한 줄로 요약하면 '지구(Earth)라는 무한한 용량의 전기 쓰레기통에 전선을 연결하는 것'입니다.



지구는 전하(전기)를 아무리 많이 쏟아부어도 전압이 올라가지 않는, 마치 바다에 물 한 바가지 붓는 것과 같은 '전위 0볼트(0V)'의 거대한 덩어리입니다. 전기 에너지는 항상 전압이 높은 곳에서 낮은 곳(0V)으로 흐르려는 성질이 있기 때문에, 누전된 전류가 가장 빠르고 완벽하게 빨려 들어갈 수 있는 블랙홀이 바로 대지(땅)인 것입니다.



이러한 접지는 그 목적에 따라 크게 세 가지 종류로 구분할 수 있습니다.

1. 보호 접지 (Equipment Grounding): 누전이 발생했을 때 기기의 금속 외함을 타고 흐르는 전류를 대지로 빼내어 '인명의 감전'을 막는 가장 기본적인 접지입니다.
2. 계통 접지 (System Grounding): 전압을 변환하는 변압기의 중성점을 땅에 연결하는 것입니다. 고압선과 저압선이 사고로 닿았을 때 비정상적인 전압 상승을 억제하여 계통 전체의 안정을 유지합니다.
3. 피뢰 및 통신/기능 접지: 낙뢰의 막대한 에너지를 방전시키는 피뢰 접지, 그리고 민감한 서버나 통신 장비가 외부 노이즈 없이 0V라는 명확한 기준점(Reference)을 잡고 동작하게 해주는 기능성 접지입니다.

최근의 데이터센터 설계 트렌드이자 KEC(한국전기설비규정)의 핵심은, 이 모든 접지를 땅속에서 하나로 묶어버리는 '통합 접지(등전위 접지)'입니다. 번개가 칠 때 땅속 접지극들 사이에서 발생하는 전압 차이(전위차)를 원천적으로 없애 장비를 보호하기 위함입니다.

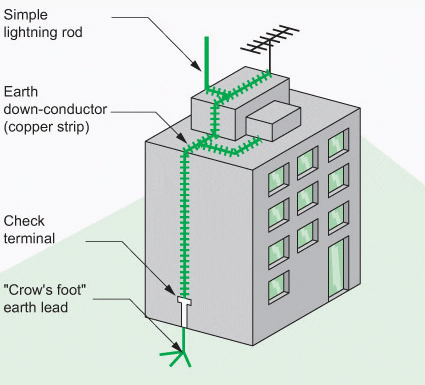

<낙뢰 보호 시스템> Image source: Schneider Electric

---

Ch 02: "전류는 게으르다", 저항과 타협하지 않는 물리 법칙

그렇다면 전선 한 가닥을 기계와 땅에 연결했다고 어떻게 사람의 감전을 막을 수 있을까요? 이 원리는 옴의 법칙(V=IR)과 '전류는 저항이 적은 아주 편한 길만 고집한다'는 자연의 섭리에서 출발합니다. 물이 꽉 막힌 파이프 대신 뻥 뚫린 하수구로 쏟아져 내리는 것과 같습니다.



어떤 서버 랙에 절연이 파괴되어 외함에 전기가 흐르고 있다고 상상해 봅시다. 작업자가 이 랙에 손을 대는 순간, 전류 앞에는 두 가지 갈림길이 놓입니다. 하나는 험준하고 복잡한 산길인 '사람의 몸(약 2,000Ω)'이고, 다른 하나는 대지까지 곧게 뻗은 8차선 고속도로인 '접지선(약 2Ω)'입니다.



전류는 고민할 것도 없이 99.9% 이상이 저항이 거의 없는 접지선을 타고 대지로 스며듭니다. 인체를 통과하는 전류는 생명에 아무런 지장이 없는 극히 미미한 수준으로 줄어드는 것이죠. 반대로 말하면, 접지선의 저항이 높아져 고속도로가 막히는 순간 그 끔찍한 전류는 전부 사람의 몸이나 얇은 통신 케이블을 뚫고 지나가게 됩니다. 접지 저항값을 최대한 '0'에 가깝게 낮추고 유지하는 것이 접지 설계의 핵심인 이유입니다.

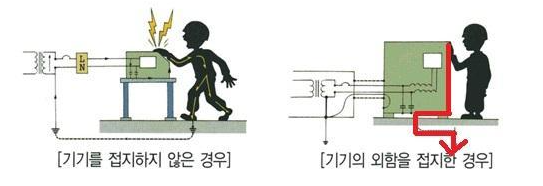

<접지 원리(외함 접지)> Image source: 한솔아카데미 전기기사 교재

---

Ch 03: 대지를 정복하는 예술, 메쉬(Mesh) 접지와 캐드웰딩

데이터센터를 짓거나 거대한 설비를 올릴 때, 뼈대를 올리기 전 땅을 파고 가장 먼저 하는 작업이 바로 접지망 시공입니다.



단순히 쇠막대기 하나를 꽂는 수준이 아닙니다. 건물 바닥 전체 면적에 걸쳐 굵은 나출선(피복이 벗겨진 구리선)을 가로세로 바둑판 모양으로 넓게 깔고, 교차점마다 땅속 깊이 구리봉(접지극)을 박아 넣는 '메쉬(Mesh) 접지' 방식을 사용합니다. 마치 건물 아래에 거대한 구리 그물을 펼쳐 대지와 맞닿는 면적을 극대화하는 것입니다.



이 시공 과정에서 가장 중요한 것은 구리선과 구리봉이 만나는 '연결 부위'입니다. 땅속에 묻히고 콘크리트가 덮이면 건물을 부수기 전까지는 두 번 다시 열어보고 고칠 수 없기 때문입니다. 그래서 일반적인 볼트 조임 방식을 쓰지 않고 '캐드웰딩(Cadweld, 발열용접)'이라는 특수 공법을 씁니다. 흑연 몰드 안에 구리선들을 모아놓고 화약과 구리 분말을 터뜨리면, 수천 도의 열이 발생하며 구리가 용광로 쇳물처럼 녹아내려 전선들을 아예 영구적인 한 덩어리로 융착시켜 버립니다. 부식이 생길 틈조차 주지 않는 접지 시공의 꽃입니다.

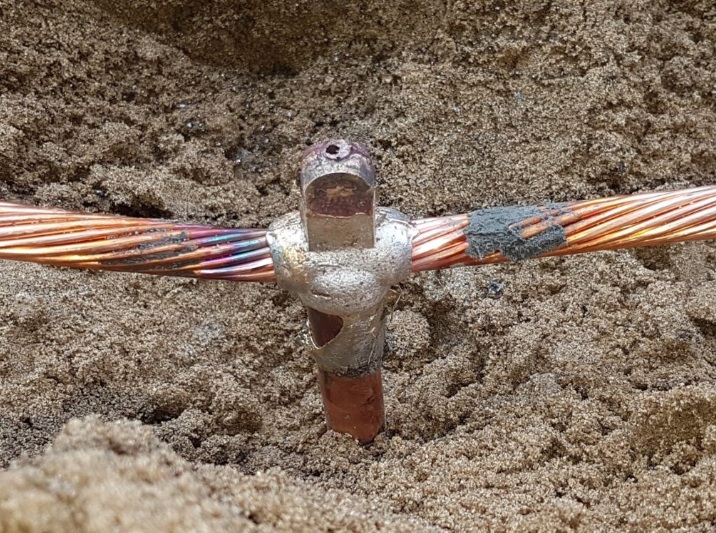

<캐드웰딩(Cadweld)> Image source: www.dlrc.com

---

Ch 04: 시간 앞엔 장사 없다, 피할 수 없는 노후화와 접지 보강

아무리 첨단 공법으로 완벽하게 접지망을 깔아두었어도, 데이터센터를 10년, 20년 이상 오래 운용하다 보면 흔히 맞닥뜨리게 되는 현상이 바로 '접지 저항의 상승'입니다.



이는 관리자의 잘못이라기보다는 자연스러운 에이징(Aging)에 가깝습니다. 토양 내부의 수맥이 변해서 흙이 바짝 마르거나, 주변에 대규모 지하 굴착 공사가 생겨 토질이 변하는 등 대지저항률 자체가 나빠지기 때문입니다. 목표했던 접지 저항값(예: 10Ω 이하)을 이탈하게 되면, 운용자는 부지를 새로 파지 않고도 저항을 다시 낮추기 위해 다음과 같은 보강 공법을 동원해야 합니다.

• 접지극 병렬 타설: 가장 원초적이면서 확실한 방법입니다. 여유 부지에 구리봉을 1~2m 간격으로 계속 추가로 박아 넣고 기존 접지망과 병렬로 엮어 저항을 분산시킵니다.
• 심타(Deep Boring) 공법: 표면의 흙이 너무 건조하거나 암반 지대일 때 사용합니다. 대형 굴착기를 동원해 수십 미터 아래의 지하수가 흐르는 전도성 좋은 지층까지 깊게 구멍을 뚫고 접지 전극을 박아 넣습니다.
• 저감재 투입: 접지극 주변에 수분을 꽉 쥐고 놓지 않으면서 전기도 잘 통하게 해주는 화학물질(저감재)을 숯, 벤토나이트 등과 함께 채워 넣습니다. 흙과 구리봉 사이의 미세한 틈을 메워 접촉 저항을 획기적으로 낮춰주는 심폐소생술 같은 역할입니다.

<심타(Deep Boring) 공법> Image source: https://blog.naver.com/zzazim/70040179600

---

Ch 05: 운용자의 직관, '접지'와 '본딩'의 완성

설계와 시공이 아무리 훌륭해도, 실무 운용자의 예리한 관리가 없다면 언제 터질지 모르는 시한폭탄이 될 수 있습니다. 운용자가 현장에서 가장 헷갈려하면서도 가장 중요하게 챙겨야 할 개념이 바로 '본딩(Bonding)'입니다.



접지가 전류를 땅으로 버리는 '배출구'라면, 본딩은 장비들 사이의 전압을 똑같이 맞춰주는 '평준화 작업 입니다. 새들이 고압선에 앉아도 감전되지 않는 이유는 두 발 사이의 전압 차이(전위차)가 없기 때문입니다. 마찬가지로 A서버 랙과 B서버 랙을 굵은 구리선으로 단단히 묶어(본딩) 두 랙의 전압을 완벽히 '0'으로 똑같이 맞추는 것입니다. 이렇게 하나로 묶인 랙들을 최종적으로 대지(접지)에 연결해야만 진정한 인명 보호가 완성됩니다.



따라서 운용자는 다음과 같은 모니터링 포인트를 절대 놓쳐선 안 됩니다.

1. 등전위 본딩 목측 점검: 랙을 추가하거나 이중마루(Access Floor) 아래에서 배선 작업을 할 때, 작업자들이 편의상 초록색 본딩 선을 풀어두고 체결을 깜빡하는 경우가 매우 흔합니다. 본딩 선이 녹슬거나 풀린 곳은 없는지 상시 눈으로 확인해야 합니다.
2. 주기적인 접지 저항 측정: 건조한 겨울과 봄철에는 토양 수분이 말라 저항값이 급상승합니다. 정기적으로 접지 저항계(Earth Tester)를 이용해 메인 접지 단자함(MGB)의 저항을 측정하고, 계절별 수치 변화 트렌드를 기록해야 합니다.
3. 누설전류 모니터링: 누전경보기(ELD)가 울린다면 단순 오작동으로 치부해선 안 됩니다. 노후화된 전력 케이블의 절연이 파괴되고 있거나, IT 장비 내부의 파워서플라이(PSU)에서 접지선을 통해 스멀스멀 대지로 전류가 새고 있다는 강력한 징후입니다. 즉각적인 절연 저항(Megger) 측정과 원인 파악이 필요합니다.

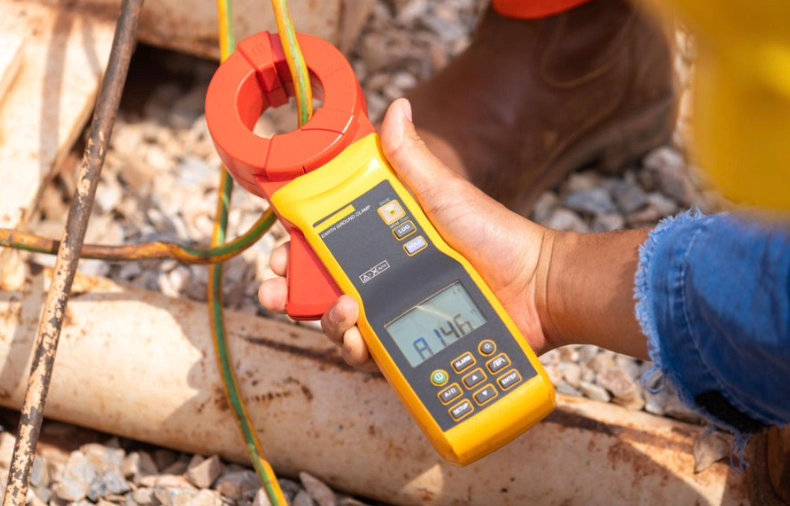

<접지 저항 측정> Image source: www.fluke.com

---

마치며

모든 첨단 IT 서비스가 구름(Cloud) 위에서 돌아가는 시대라지만, 결국 그 구름을 떠받치고 있는 거대한 데이터센터는 가장 단단하게 '땅(Earth)'에 발을 딛고 있어야만 안전할 수 있습니다. 칩의 연산 성능이 올라가고 설비의 밀도가 빽빽해질수록, 보이지 않는 곳에서 이상 전류를 품어주는 접지 설비의 가치는 늘 중요할 것입니다.



특히, 최근 연이어 발생한 대형 데이터센터 화재와 산업 현장의 안타까운 감전 사고들은 우리에게 뼈아픈 교훈을 남기고 있습니다. '중대재해처벌법'의 본격적인 시행과 KEC(한국전기설비규정)의 전면 개정 등 사회적, 법적 규제가 대폭 강화된 흐름이 말해주듯, 이제 접지를 포함한 '안전'은 데이터센터의 생명력을 결정짓는 최우선 과제가 되었습니다.



---

❔자주 묻는 질문 FAQ

Q 접지(Grounding)와 본딩(Bonding), 그냥 같은 말 아닌가요?

A 다릅니다. 목적과 연결 대상에 차이가 있습니다. 본딩(Bonding): 설비의 금속 외함이나 랙(Rack) 등을 굵은 전선으로 서로 묶어, 만져도 전기가 통하지 않도록 '전압 차이(전위차)를 0'으로 똑같이 맞추는 평준화 작업입니다. 접지(Grounding): 이렇게 본딩으로 묶인 도체들을 최종적으로 '대지(땅)'에 연결하여, 누설 전류가 땅속으로 안전하게 스며들도록 배출구를 만들어 주는 것입니다. 즉, 완벽한 본딩이 선행되어야 완벽한 접지가 완성됩니다.

---

📚 관련 / 출처 REFERENCES

🔗

• KEC (한국전기설비규정): 통합접지 시스템 및 보호도체(PE) 시설 기준
• IEEE Std 80 / 1100: 대규모 수전 설비 접지망 설계 및 민감한 IT 기기 접지 가이드
• 산업안전보건기준에 관한 규칙: 누전 및 감전 방지를 위한 전기 기계·기구의 접지 의무 사항

↗
